レベル計(連続タイプ) 超音波式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面

YU-01A/05A/03Aシリーズ

小型でコンパクト、耐蝕性に優れた
超音波式レベルメーター


・非接触で連続レベル計測と2点(上限、下限)のレベル検出が可能。
・小型でコンパクト、耐蝕性に優れています。

■腐食や付着等の条件下での残量計測に最適
 例)廃液、薬品(酸・アルカリ)、スラリー、貯蔵タンク、など
■エコー波形表示やマスク機能を追加してリニューアルしました。
■CEマーク取得製品です。


測定可能距離によって下記の3つのタイプを用意しています。
・YU-01A ⇒ 0.15~4m
・YU-05A ⇒ 0.3~10m
・YU-03A(2線式)⇒ 0.25~6.5m
  • 外形図(PDFファイルを開く)
  • 本製品について問い合わせ
  • 会員限定カタログダウンロード
  • 製品の特長
  • 用途・実績
  • 標準仕様
製品の特長

特長


1. 樹脂一体型のコンパクトボディで優れた耐蝕性を実現

2. 防水コネクタによる容易なケーブル脱着方式

3. コンピュータ出力(RS-485)を標準装備

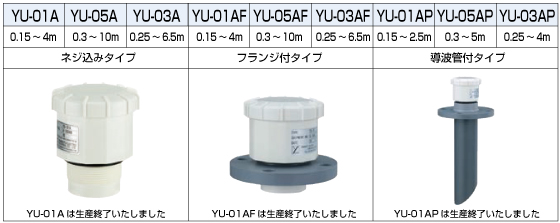

ラインナップ





⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途・実績
用途 残量検出(レベルスイッチ)  / 残量計測(レベルメータ・レベル計)
測定物 液体  / 粘性液体  / 粉粒体
詳細測定物 水道水、蒸留水  / アルコール  / 純水、超純水  / 薬液(酸・アルカリ)  / 洗浄液  / 導電性の液体の多点検出 (一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など)  / 油(非防爆) 作業油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)
接触・非接触 非接触
測定方法 超音波式
防爆 無し(非防爆)
タンクの大きさ 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置 垂直(上から)
詳細測定環境 多点の液面制御  / 液体でタンク深さが長い場合  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / ため池・河川の水位検知  / 地下ピット  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
標準仕様
アンプ部
型式YU-01AYU-05AYU-03A
電源DC12~24VDC12~24VDC24V
消費電力3W3W0.64W
動作周囲温度-20℃~+70℃-20℃~+70℃-20℃~+70℃
出力電流出力 DC4~20mA (01/05:負荷抵抗500Ω、03:500Ω) 01/05のみ:警報出力 NPNオープンコレクター 上・下限各1点、 アイソレーション(DC30V 0.1A)       RS232C(9600bps)電流出力 DC4~20mA (01/05:負荷抵抗500Ω、03:500Ω) 01/05のみ:警報出力 NPNオープンコレクター 上・下限各1点、 アイソレーション(DC30V 0.1A)       RS232C(9600bps)電流出力 DC4~20mA (01/05:負荷抵抗500Ω、03:500Ω) 01/05のみ:警報出力 NPNオープンコレクター 上・下限各1点、 アイソレーション(DC30V 0.1A)       RS232C(9600bps)
測定精度±0.25%F.S. 又は 01:±1cm ・ 05:±2.5cm ・ 03:±1.7cmの大きい方±0.25%F.S. 又は 01:±1cm ・ 05:±2.5cm ・ 03:±1.7cmの大きい方±0.25%F.S. 又は 01:±1cm ・ 05:±2.5cm ・ 03:±1.7cmの大きい方
分解能1mm(表示分解能1cm 設定分解能1cm)1mm(表示分解能1cm 設定分解能1cm)1mm(表示分解能1mm 設定分解能1mm)
測定範囲0.15~4m0.3~10m0.25~6.5m
ケース材質ポリプロピレンポリプロピレンポリプロピレン
保護等級IP65IP65IP65
重量約350g約800g約1300g(L=300mm)
配線ケーブル8芯(0.3㎡) シールド線10m付 防水コネクタによる着脱式8芯(0.3㎡) シールド線10m付 防水コネクタによる着脱式2芯(0.75㎡) シールド線10m付 防水コネクタによる着脱式
超音波周波数100kHz50kHz50kHz
ビーム角14℃14℃14℃
接続部
型式YU-01AYU-05AYU-03A
寸法G2G2G2
材質ポリプロピレンポリプロピレンポリプロピレン
オプションフランジ付(JIS5K50A相当)、導波管付(JIS5K80A相当)フランジ付(JIS5K50A相当)、導波管付(JIS5K80A相当)フランジ付(JIS5K50A相当)、導波管付(JIS5K80A相当)
