レベル計(連続タイプ) レーダ式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面

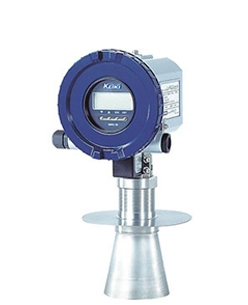

MRG-10シリーズ

小型・軽量化を実現した2線式電波レベル計
微弱電波により公共の場所で使用可能です


・厳しい環境に対応する非接触式のレベル計です。
・高温・高圧・水蒸気・ガスなどの厳しい環境に対応します。
・微弱電波使用により、公共の場所での使用も問題ありません。

■本質安全防爆にも対応しています。
■微弱電波機器として認定されているのは、コーンアンテナのみです。


測定レンジによって下記のアンテナが選べます。
・コーンアンテナ
 4B(100A):0~10m、6B(150A):0~15m、8B(200A):0~20m
・ロッドアンテナ
 ロング:0~10m、ショート:0~10m
  • 本製品について問い合わせ
  • 会員限定カタログダウンロード
  • 製品の特長
  • 用途・実績
  • 標準仕様
製品の特長

特長


1. 微弱電波
微弱電波使用により、公共空間(河川、海、市街地 等)での使用にも問題はなく、使用する場所の制約がありません。

2. 2線式
2線式のため、新たに電源ラインを敷設する必要が無く、既設のDCラインにそのまま接続可能です。

3. HART出力を標準装備
DC4~20mAの電流信号と同時に、HART信号が標準で出力しますので、コンピュータへの直接取り込みも可能です。

4. 防爆構造
本質安全防爆構造にも対応します。(ExiaⅡCT4)

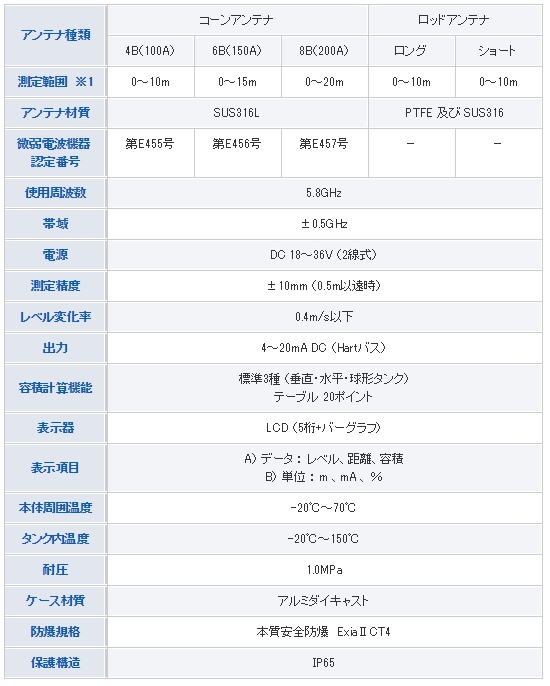

標準仕様





⇒ 本製品のお問い合わせは、こちら
用途・実績
用途 残量計測(レベルメータ・レベル計)
測定物 液体  / 粘性液体  / 泡無視
詳細測定物 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)  / 液中の沈殿物(洗浄液中の堆積スラッジ、水中の汚泥や砂の検出など)  / 泡検出、泡無視検出
接触・非接触 非接触
測定方法 レーダ式
防爆 無し(非防爆)  / 本質安全防爆
タンクの大きさ 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置 垂直(上から)
詳細測定環境 液体でタンク深さが長い場合  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / ため池・河川の水位検知  / 地下ピット  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
標準仕様
アンプ部
型式コーンアンテナロッドアンテナ
電源DC 18~36V (2線式)DC 18~36V (2線式)
動作周囲温度-20~70℃-20~70℃
出力4~20mA DC (Hartバス)4~20mA DC (Hartバス)
測定精度±10mm (0.5m以遠時)±10mm (0.5m以遠時)
ケース材質アルミダイキャストアルミダイキャスト
保護等級IP65IP65
防爆規格ExiaⅡCT4ExiaⅡCT4
センサ部
材質SUS316LPTFE 及び SUS316
許容温度-20~150℃(タンク内温度)-20~150℃(タンク内温度)
許容圧力1MPa1MPa
