機種選定

「何を測りたい」「どこで測りたい」で、簡単にお選びいただけます。

レベルスイッチ・レベル計をはじめとした各種センシング機器は、非常に種類豊富です。その中から、ご希望の機種を探し出すことは決して容易ではありません。そこで、測定物・ケース別でお選びいただけるように、カテゴリー分けいたしました。
機種選定の際の参考にご覧ください。

測定物・ケース別で選ぶセンシング機器

  • 標準アプリケーション
  • 特殊アプリケーション
  • 小型タンク用アプリケーション
  • 高温・高圧・低温・真空用アプリケーション
  • サニタリー・食品・医薬品アプリケーション
  • 静電容量を応用したタイプのアプリケーション

標準アプリケーション

液体・粉体・粒体・塊体の計測

液体・粉体・粒体・塊体の計測に。

通常の環境下における液体、粉体、粒体、塊体の検知・計測を行う際には、標準アプリケーションの中からお選びいただきます。標準アプリケーションは、さまざまな方式のセンサが使用できるため、選択肢の幅が広いのが特徴です。

  • 液体用
    レベルスイッチ
  • 液体用
    連続レベル計
  • 粉粒体用
    レベルスイッチ
  • 粉粒体用
    連続レベル計
  • 塊体の検出・計測

液体用
レベルスイッチ

さまざまな方式のセンサが使用される、通常液体のポイント検知用のレベルセンサ

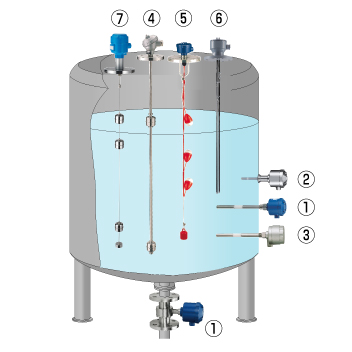

液体用レベルスイッチ

小型タンクでの液面検知には、YAL-G1型YHP型。配管内などの液面検知には、YAL-F1型も用意しています。また、取り付けスペースや接続部の条件によっても推奨機種が異なります。

  1. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    最新回路により、高機能と小型化を実現。
    ほとんどの液体が検知可能。付着や波立ちにも対応。

  2. サニタリー専用レベルスイッチ YAL-S2

    高い安全性とサニタリー性を実現。
    SIP・CIP洗浄に対応。ALLステンレスケースも対応。

  3. 静電容量式レベルスイッチ LT/DS

    絶縁性物質から導電性物質まで対応。
    様々なアンプと電極タイプをご用意。

  4. フロート式レベルスイッチ YF/FL

    1台で多点(最大7点)の検出が可能。
    小型タイプなど、さまざまなフロートスイッチを用意。

  5. フリクト式液面スイッチ YF-PP

    フロートが浮上して、スイッチが作動するタイプ。
    最大6点の液面検出が可能。波立ちや流れにも対応。

  6. リーク式水位センサ RE-G4

    電極間の微小電流の有無で液面検出。
    最大4点の水位検出が可能。導電性液体に最適。

  7. ディスプレーサ式レベルスイッチ FLD

    最大6点の液面検出が可能。
    フロート位置を自由に設定可能。

液体用
連続レベル計

通常液面の連続レベル計測に

液体用連続レベル計

タンクの側面のレベルゲージ・ガラスゲージの液面を計測するFXL/FXDレベルゲージタイプも用意しています。

  1. 静電容量式レベル計 MXL / MHL
    静電容量式レベル計 MAE(本安防爆)

    最新技術で小型化・高精度、簡単調整を実現。
    ほとんどの液体が計測可能。狭所・配管にも対応。

  2. フロート式液面計 FXL
    フロート式液面計 FXD(耐圧防爆)

    小型化・多機能・簡単調整を実現。
    測定物の電気的性状変化にも対応。

  3. 超音波式液面計 YU-05B/03B

    樹脂一体型のコンパクトボディで、
    薬品・食品・耐腐食に対応。

    超音波式液面計 YU-45

    安定した中長距離の計測が可能。
    外部ノイズや外部音波の干渉を防止。

  4. ガイドレーダー式レベル計 GRLM

    温度、圧力、水蒸気、ガス等の環境にも対応。
    初期調整が簡単。

  5. 投げ込み式水位計 HLM-25

    1~100mの長いレンジの水位計測に最適。
    井戸、プールの水、河川、貯水池、廃水に対応。

  6. 圧力式レベル計 MPL

    接液部は耐食性に優れるSUS316を採用。
    比重変動を除き、液の性質変化に対応。

  7. レーダ式レベル計 KRG-10

    非接触で圧力・水蒸気などの過酷な環境に対応可能。
    本質安全防爆、耐圧防爆にも対応。

粉粒体用
レベルスイッチ

粉粒体(微粉・粉・粒・塊体)の検出・計測に

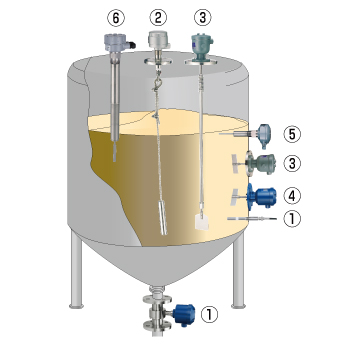

粉粒体用レベルスイッチ

高温用・耐荷重用の粉面検知は、SHT型(標準仕様で250℃対応)などの機種も用意しています。

粉体・粒体について、動画もご覧ください

  1. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    最新回路により、高感度・高機能と小型化を実現。
    ほとんどの粉粒体が検知可能。付着や静電気にも対応。

  2. 静電容量式レベルスイッチ LT/DS

    様々なアンプと電極タイプをご用意。

  3. パドル式レベルスイッチ ML/GL

    マム構造により、長期的に安定動作が可能。
    シール部の強化で、粉粒体の侵入も防止。

  4. パドル式レベルスイッチ ML-D1

    独自の機構により、高温の検出にも対応。
    タンクに合わせてセンサ部分を設計可能。

  5. 小型振動式レベルスイッチ CV-600

    フリー電源の採用とフェイルセーフを搭載。感度調整が不要。

  6. 振動式レベルスイッチ CV

    感度調整が不要で、微粉・パウダーにも対応。
    温度・圧力・粉塵等の影響を受けない。

粉粒体用
連続レベル計

粉粒体(微粉・粉・粒・塊体)の連続レベル計測に

粉粒体用連続レベル計

粉体・粒体について、動画もご覧ください

  1. 静電容量式レベル計 MHL
    静電容量式レベル計 MAE(本安防爆)

    最新技術で小型化・高精度、簡単調整を実現。
    ほとんどの粉粒体が計測可能。狭所・静電気にも対応。

  2. ガイドレーダー式レベル計 GRLM

    温度、圧力、水蒸気、ガス等の環境にも対応。
    初期調整が簡単。

  3. 超音波式レベル計 YU-45

    安定した中長距離の計測が可能。
    外部ノイズや外部音波の干渉を防止。

  4. サウンジング式レベル計 MDVC-2S

    1~20mまで計測可能。自動調整のため、調整は不要。

塊体の検出・計測

塊体(砂利、石、岩など)の検出・計測に

塊体の検出・計測
  1. 静電容量式レベルスイッチ YAL

    塊体などの有無を的確に検知。塊体に対応可能な
    高耐久性の電極タイプをご用意。

  2. 振動式レベルスイッチ SHT

    フリー電源の採用とフェイルセーフを搭載。感度調整が不要。

  3. 超音波式レベル計 YU-45

    非接触で計測が可能。

ページトップへ戻る

特殊アプリケーション

粘性液体や腐食性液体の計測

粘性液体や腐食性液体の計測に。

標準アプリケーションでは検出・計測しにくい粘性液体や腐食性液体などの検出・計測を行う際に最適なのが、特殊アプリケーションです。特殊アプリケーションでは、前述の液体以外にも、界面や沈殿物、泡の検出・計測も可能です。

  • 粘性液体
    (スラリー・スラッジ)
  • 腐食性液体
  • 界面の検出・計測
  • 沈殿物の検出
  • 泡の検出・計測

粘性液体
(スラリー・スラッジ)

液体の種類や各種条件に応じた、粘性液体の検知・計測に

粘性液体(スラリー・スラッジ)

付着について、動画もご覧ください

  1. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    幅広い使用電源対応と耐ノイズ性を両立。
    付着キャンセル機能により、強力付着にも対応。

  2. ガイドレーダー式レベル計 GRLM

    温度、圧力、水蒸気、ガス等の環境にも対応。
    初期調整が簡単。

  3. 静電容量式レベル計 MHL
    静電容量式レベル計 MAE(本安防爆)

    最新回路により、高機能と小型化を実現。
    付着キャンセル機能により、強力付着にも対応。

  4. 超音波式レベル計 YU-05B/03B

    樹脂一体型のコンパクトボディで、
    薬品・食品・耐腐食に対応。

  5. 超音波式レベル計 YU-45

    2CH計測可能なマルチアンプを採用。
    外部ノイズや音波の干渉も防止。

腐食性液体

液体の種類や各種条件に応じた、腐食性液体の検知・計測に

腐食性液体
  1. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    最新回路により、高機能と小型化を実現。
    幅広い使用電源対応と耐ノイズ性を両立。

  2. 静電容量式レベルスイッチ LT/DS

    様々なアンプと電極タイプをご用意。

  3. フロート式レベルスイッチ YF-RP□S

    1台で多点(最大7点)の検出が可能。材質にはPVCを使用。

  4. 静電容量式レベル計 MHL
    静電容量式レベル計 MAE(本安防爆)

    最新回路により、高機能と小型化を実現。
    幅広い使用電源対応と耐ノイズ性を両立。

  5. 超音波式液面計 YU-05B/03B

    樹脂一体型のコンパクトボディで、
    薬品・食品・耐腐食に対応。

    超音波式液面計 YU-45

    2CH計測可能なマルチアンプを採用。
    外部ノイズや音波の干渉も防止。

  6. ガイドレーダー式レベル計 GRLM

    温度、圧力、水蒸気、ガス等の環境にも対応。
    初期調整が簡単。

界面の検出・計測

界面を構成する液体の種類や条件に応じた、界面の検出・計測に

界面の検出・計測

界面について、動画もご覧ください

  1. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    幅広い使用電源対応と耐ノイズ性を両立。高い分解性能で、
    的確に界面を検出。

  2. 静電容量式レベルスイッチ LT/DS

    様々なアンプと電極タイプをご用意。

  3. 静電容量式レベル計 MXL / MHL
    静電容量式レベル計 MAE(本安防爆)

    幅広い使用電源対応と耐ノイズ性を両立。
    高感度により安定した界面の連続計測が可能。

沈殿物の検出

液体を無視した、液体中の沈殿物(堆積物)のみの検出に

沈殿物の検出
  1. 沈殿物検出センサ CV-SED

    液体内の汚泥などの沈殿物を検出。
    条件に合わせた感度調整が可能。

  2. 超音波式レベル計 YU-L20

    液体内の汚泥などの沈殿物を検出。
    非接触で界面の連続計測が可能。

泡の検出・計測

液体の上部にある泡の検出・計測に

泡の検出・計測

泡について、動画もご覧ください

  1. 静電容量式レベルセンサー YAL
    静電容量式レベルセンサー YAE(本安防爆)

    最新回路により、高感度と小型化を実現。
    泡の検出、泡を無視した検出などが可能。

  2. 静電容量式レベル計 MXL / MHL
    静電容量式レベル計 MAE(本安防爆)

    幅広い使用電源対応と耐ノイズ性を両立。
    高感度により安定した泡の計測が可能。

ページトップへ戻る

小型タンク用アプリケーション

小型タンクへの組み込み

小型タンクへの組み込みに最適。

小型タンクや容器で使用する際のレベルスイッチ・レベル計は、小型タンク用の製品がございます。基本的にタンク内の下部壁面に常時取り付けて、液体や粉体の検知・計測を行うため、小型で耐久力のあるタイプが好まれます。

  • 液体用小型レベルスイッチ
  • 粉粒体用小型レベルスイッチ
  • 小型連続レベル計

液体用小型レベルスイッチ

小型容器、小型タンク内の液面の検出・計測に

液体用小型レベルスイッチ

付着について、動画もご覧ください

  1. 小型フロートスイッチ YF-GS

    1台で多点の液面検出が可能。
    垂直取付、横取付の2タイプを用意。

  2. 小型静電容量式レベルスイッチ YAL-F1

    小型タンク、配管内の液体検出が可能で、
    電極突出が少ないため、液流を妨げない。

  3. 小型静電容量式レベルスイッチ YAL-G1
    静電容量式レベルスイッチ YAE(本安防爆)

    小型タンク、配管内の液体検出が可能で、
    付着キャンセル機能により、液付着にも対応。

  4. 小型レベルスイッチ YGP

    機器組み込み用に最適で、乾電池サイズで液面検出可能。

  5. 光式液面スイッチ YD-02F

    超小型の液面スイッチで、センサ部はフッ素樹脂(PFA)で
    フルカバー。

  6. 超小型フロートスイッチ YF‐GP1

    超小型のフロートスイッチで、各種薬液に対応可能な
    耐食性を有する。

粉粒体用小型レベルスイッチ

小型ホッパー、小型タンク内の粉面の検出・計測に

粉粒体用小型レベルスイッチ

高感度について、動画もご覧ください

  1. 小型静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    小型タンクやホッパーの粉面検出に最適。
    容器に合わせたセンサ部の設計が可能。

  2. 小型振動式レベルスイッチ CV-600

    高感度のため、微粉にも対応。感度調整やメンテナンスが
    不要な高機能センサ。

  3. 小型パドル式レベルスイッチ ML-P1

    小型容器のあらゆる粉粒体の検出・計測に最適。
    取り扱いも簡単なお手軽機。

  4. 小型レベルスイッチ YHP

    機器組み込み用に最適。乾電池サイズで粉粒体検出が可能。

小型連続レベル計

小型容器、小型タンク内の液体・粉体の連続レベルの計測に

小型連続レベル計
  1. 静電容量式レベル計 MHL-33
    静電容量式レベル計 MAE(本安防爆)

    高精度と小型化を両立させたタイプで、数リットル程度の小型タンクに最適。高い洗浄性と耐食性、高温・高圧の環境下でも対応可能な耐久力が強み。

  2. 超音波式レベル計 YU-11/15シリーズ

    超小型で耐薬品性に優れた非接触式のレベル計。
    超小型タンクや近距離の計測に最適。

  3. フロート式レベル計 FPCシリーズ

    超小型フロートと機構を採用したレベル計で、耐薬品性と耐熱性を両立。低コストでの液面計測に最適。

ページトップへ戻る

高温・高圧・低温・真空用アプリケーション

高温・高圧・低温・真空用アプリケーション

過酷な環境下でも正確に計測。

工場やプラントにおける製造過程では、高温や高圧、超低温、真空といった過酷な環境下になることも少なくありません。そうした環境下でも正確に検知・計測できるよう、過酷な環境下で使用できるアプリケーションも数多く開発・販売しております。

  • 高温 (超高温)
    高圧の液体
  • 高温 (超高温)
    高圧の粉粒体
  • 超低温仕様
  • 真空仕様

高温 (超高温)
高圧の液体

化学プラントや製鉄プラントで発生する高温・高圧の液体の検出・計測に

高温 (超高温)高圧の液体
  1. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    独自の機構により、超高温にも対応。
    400℃以上の高温プロセスにも対応可能。

  2. 静電容量式レベル計 MXL / MHL
    静電容量式レベル計 MAE(本安防爆)

    独自の機構により、超高温にも対応。
    400℃以上の高温プロセスにも対応可能。

  3. ガイドレーダー式レベル計 GRLM

    温度、圧力、水蒸気、ガス等の環境にも対応。
    初期調整が簡単。

高温 (超高温)
高圧の粉粒体

焼却施設や発電施設で発生する高温・高圧の粉粒体の検出・計測に

高温 (超高温)高圧の粉粒体
  1. 高温用振動式レベルスイッチ SHT

    高温用の堅牢構造により、塊体にも対応。
    高感度により、微粉・パウダーにも対応。

  2. パドル式レベルスイッチ ML-D1
  3. パドル式レベルスイッチ ML-S7

    独自の機構により、高温の検出にも対応。
    タンクに合わせてセンサ部分を設計可能。

  4. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    独自の機構により、超高温にも対応。
    400℃以上の高温プロセスにも対応可能。

  5. 静電容量式レベル計 MXL / MHL
    静電容量式レベル計 MAE(本安防爆)

    独自の機構により、超高温にも対応。
    400℃以上の高温プロセスにも対応可能。

  6. ガイドレーダー式レベル計 GRLM

    温度、圧力、水蒸気、ガス等の環境にも対応。
    初期調整が簡単。

超低温仕様

液化ガス(LNG、LPG)プラントや貯蔵設備における極低温環境での検出・計測に

超低温仕様
  1. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    独自の機構により、超低温にも対応。
    マイナス200℃の極低温プロセス、液化ガスにも対応可能。
    液化窒素、液化酸素、液化水素、天然ガス、LNG、LPGなど。

  2. 静電容量式レベル計 MXL / MHL
    静電容量式レベル計 MAE(本安防爆)

    独自の機構により、超低温にも対応。
    マイナス200℃の極低温プロセス、液化ガスにも対応可能。
    液化窒素、液化酸素、液化水素、天然ガス、LNG、LPGなど。

真空仕様

化学プラント等で発生する真空の環境での検出・計測に

真空仕様
  1. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    独自の機構により、真空にも対応。

  2. 静電容量式レベル計 MHL
    静電容量式レベル計 MAE(本安防爆)

    独自の機構により、真空にも対応。

  3. ガイドレーダー式レベル計 GRLM

    温度、圧力、水蒸気、ガス等の環境にも対応。
    初期調整が簡単。

ページトップへ戻る

サニタリー・食品・医薬品用アプリケーション

サニタリー・食品・医薬品用

衛生管理と耐久性に優れています。

食品や医薬品などの製造工程において、最も重要視される要素が“衛生面”です。弊社では、そういった衛生管理を特に強化したサニタリー用アプリケーションもご用意しております。安心・安全・衛生的な製造環境づくりにぜひご導入ください。

  • 液体用アプリケーション
  • 粉体用アプリケーション

液体用アプリケーション

食品・医薬品業界の製造工程における液面・界面の検出・計測用に

液体用アプリケーション
  1. サニタリー用レベルスイッチ YAL-S2

    CIP/SIP対応のサニタリー専用機。

    主な用途
    マヨネーズ、マーガリン、飲料水、蒸留水、熱水、冷水、乳製品、食用油、チョコレート、薬液、アルコール、油水界面
  2. サニタリー用レベル計 MHL-S1

    CIP/SIP対応のサニタリー専用機。

    主な用途
    飲料水、蒸留水、熱水、冷水、乳製品、食用油、チョコレート、薬液、アルコール、油水界面計
  3. フロート式レベルスイッチ YF

    ヘルール接続など、さまざまな仕様に対応可能。

    主な用途
    各種用水、アルコール、食用油、各種薬液

粉体用アプリケーション

食品・医薬品業界の製造工程における粉粒体の検出・計測用に

粉体用アプリケーション
  1. 静電容量式レベルスイッチ YAL
    静電容量式レベルスイッチ YAE(本安防爆)

    堅牢な電極構造により、高感度で安定した検出を実現。

    主な用途
    砂糖、粉乳、米、各種穀物、各種粉粒体
  2. 振動式レベルスイッチ CV-600

    感度の調整が不要で、微粉の検出も可能。

    主な用途
    ココアパウダー、小麦粉、食塩、粉乳、各種微粉
  3. パドル式レベルスイッチ ML-S7
  4. パドル式レベルスイッチ ML-D1

    温度や電気的性状変化に影響を受けず粉体の付着にも強い。

    主な用途
    小麦、大豆、各種穀物、塩、飼料

ページトップへ戻る

静電容量を応用したタイプのセンシング

静電容量を応用したセンシング

高感度により様々な計測が可能です。

センシング機器に多く用いられる静電容量式は、一般的に測定物が電極に触れることで、測定物の有無や量・状態を検知・計測するものです。その技術を応用し、様々な物質や性状を計測できるセンシング機器を開発いたしました。より繊細な計測をご希望される場合に御検討下さい。

  • 泡の連続計測
  • 小型静電容量式レベル計
  • その他のアプリケーション

泡の連続計測

製造工程上の化学反応で発生する泡のポイント検出や泡の連続レベルの計測に

泡の連続計測
  1. 静電容量式レベルセンサ YAL
    静電容量式レベルセンサ YAE(本安防爆)

    最新回路により、高感度と小型化を実現。
    泡の検出、泡を無視した検出などが可能。

  2. 静電容量式レベル計・液面計 MHL
    静電容量式レベル計 MAE(本安防爆)

    幅広い使用電源対応と耐ノイズ性を両立。
    高感度により安定した連続計測が可能。

小型静電容量式レベル計

小型タンク内や限られたスペース内の液面の連続レベルの計測に

小型静電容量式レベル計
  • 半導体製造装置等の洗浄液/薬液

    洗浄液や薬液、純水の連続レベルを計測し、歩留まりの向上を実現。

  • 液化ガスのレベル計測

    極低温環境下での液体ガス(液体窒素、液体水素、液体酸素、液化アルゴン、天然ガス、LNG、LPGなど)の計測。

  • 油やエンジンオイル等のレベル計測

    装置機器の油やエンジンオイルの連続レベルを計測。

その他のアプリケーション

測定物の計測だけでなく、さまざまな用途に使用されるアプリケーション

その他のアプリケーション
  • 2液の混合比の測定

    (2つの誘電率が異なることが条件)

  • 液体濃度、液体中の水分値の測定

  • 粉、粒体管内濃度の測定

    (条件によっては計測が難しい場合もあり)

ページトップへ戻る
