測定物（液体）について

ページトップへ戻る ​

測定物（粉・粒・塊体）について

ページトップへ戻る ​

その他、選定の為の用語について

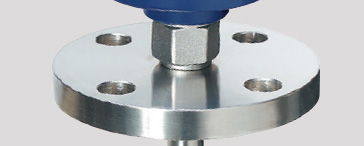

1. フランジ接続

   「フランジ」と呼ばれるタンク穴のサイズと合った円筒形の平板をボルトとナットで結合することでセンサをタンクに接続します。これらフランジの厚みやボルトの太さなどは規格があり、国内ではJISフランジやJPIフランジがよく使用されますが、たまに別の規格も存在します。

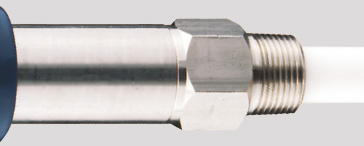

2. ネジ接続（ねじ込み接続）

   タンクにネジ穴がきってあり、センサを回転させてねじ込んで接続します。ネジの規格も様々なものがあります。大きく分けて、「テーパーねじ」と「平行ねじ」に分けることが出来ます。

   • テーパーねじ：Rねじ（PTねじ）とも呼びます。斜めの形状（ねじの先端部分の外径より終わりの部分の外径が大きくなっています）でシール性を必要とする部分に使用されます。
   • 平行ねじ：Gねじ（PFねじ）とも呼びます。平行の形状で機械的な接合を主な目的とする部分に使用されます。

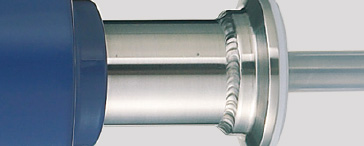

3. へルール接続

   食品や飲料分野等において使用される接続方法です。
   内部に液溜りや段差が無く洗浄性が高いことが特徴です。また配管の組立がクランプで行えるため、特別な工具が無くても簡単に取り外しできます。

保護等級IPとは？

保護等級IPとは、機器の防塵や防水に関する保護を規格化したもので、IEC（国際電気基準会議）規格で、規定されている機器の保護等級を記号で表したものです。保護等級は、IEC及びJIS（日本工業規格）の2つの規格に基づいています。

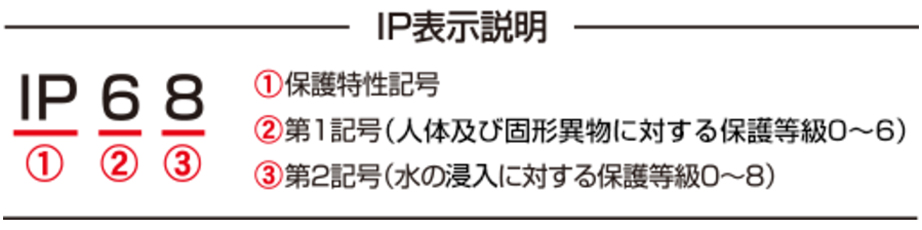

IPコードの読み方は、意外とシンプル？

一見複雑そうに見えるIPコードですが、読み方はシンプルです。基本的には、「人体及び固形異物（粉塵等）に対する保護」である第1記号と「水の浸入に対する保護」である第2記号から構成されています。

ページトップへ戻る ​

保護等級IPの記号について

不測の事態が起こっても、被害を最小限に抑えます。

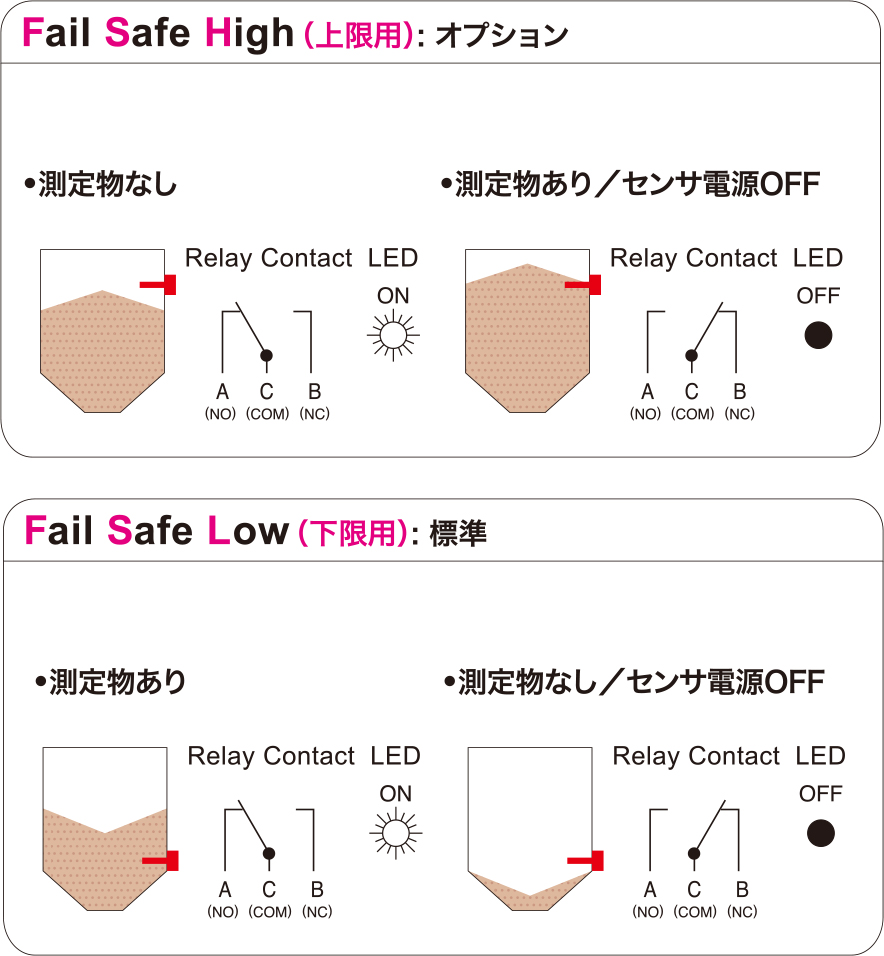

フェイルセーフ機能とは、計測機器に故障や不具合といった不測の事態が起こった際に、被害を最小限に抑えることを目的とした機能です。下記では、弊社製品（静電容量式レベルスイッチYALと振動式レベルスイッチCV）を例に挙げて、フェイルセーフ機能について説明します。

工場やプラント等で使用される電源は、場所によって異なります。
フリー電源が搭載されているセンサ機器は様々な電源電圧に対応しますので、世界中の国や地域でセンサ機器をお使い頂く事ができます。また、不安定な電源環境下においても安定した計測が可能となります。 通常のセンサ機器は、日本の一般的な電圧に対応したAC100V又はAC200Vの固定電圧で稼動するものが多いのですが、世界の国の多くでは、日本と異なる電圧を使用しています。また、機械装置などではDC24Vなどの直流電源を使用している場合もあります。電源が異なると別途変換器を使用したり、オプションで機器を改造する必要性が生じます。

世界各国の電源事情について

下表では、世界の主要な国で使用されている電源・電圧についてご紹介いたします。参考にご覧ください。

下記の数値は、時期（年代）や実際の地域（都市など）によって異なる場合がございますので、参考程度にお考えください。
