レベルスイッチ -level switch-

測定物の「存在の有無」を計測するなら、レベルスイッチが最適です。

測定物の「存在の有無」を計測するなら、レベルスイッチが最適です。

タンク内の設定したポイントの測定物の有無を検出するセンサ、それがレベルスイッチです。タンクの上部や側面に設置し、上限や下限を検出することにより、タンクの満状態や空状態を監視することができます。
多種多様なレベルスイッチがあるため、測定物や使用条件に応じてお選びいただけます。

すべての「レベルスイッチ」の製品を見る

静電容量式レベルスイッチ

このカテゴリーの製品一覧を見る

特長

様々な測定物が検出でき、高温、高圧など過酷な環境にも対応します。可動部が無く、洗浄性・耐久力に優れています。更に、当社製品は、従来製品の欠点であった、高感度、付着対応などを実現していますので、様々なアプリケーションに対応します。

原理

測定物の有する固有の誘電率と空気の誘電率との差を検知して検出信号を出力します。

タイプ 製品型式 製品概要 液体 粘液 粉粒 塊体 界面
標準タイプ YAL コンパクトで高機能・高安定性、様々な測定物が計測可能なベストセラー機種。 CE
防爆タイプ YAE YALの豊富な機能を受け継いだ最新の本質安全防爆タイプのレベルセンサ。 防爆
標準タイプ LT 複数のアンプを用意し、様々な測定物に対応。
アンプの交換が容易にできます。
-
防爆タイプ DS 複数のアンプを用意した本質安全防爆タイプのレベルセンサ。アンプ交換が容易。 防爆 -
小型フラットタイプ YAL-F1 小型タンクや配管内の液面検出に最適です。センサ電極が調節可能。 防爆CE小型 - - -
サニタリータイプ YAL-S2 サニタリー専用機で、CIP・SIPに対応しています。食品・医薬品に最適。 防爆CE - -
高感度タイプ YTL/YTE トナー、シリカ、粉ミルクなど
比重の軽い粉粒体や絶縁性物質の検出に最適。防爆
- -
用途例
  • 液体、粉体、粒体など、多様な物質のレベル検出
  • 液体の検知…水、油、灯油、ガソリン、アルコール、塗料、スラリー、接着剤、チョコレートなど
  • 粘性液体、導電性が強く、付着しやすい物質の検知…汚泥、し尿、海水、醤油、苛性ソーダ、カーボンなど
  • 食品・医薬品の原料レベル、化学薬品タンクのレベル制御など
  • 界面検出(油水界面の検知など)、泡の検知、泡を無視した液面の検知

ページトップへ戻る

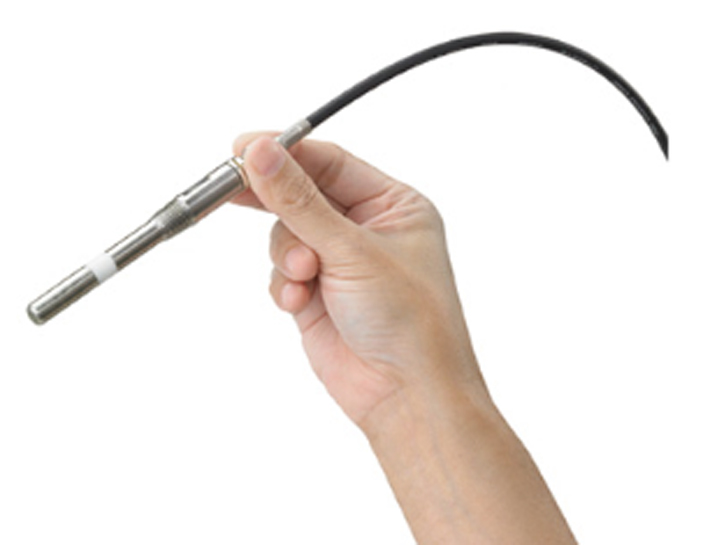

小型・静電容量式レベルスイッチ

このカテゴリーの製品一覧を見る

特長

静電容量式を更に小型化。可動部が無く、洗浄性・耐久性に優れています。更に、当社製品は、従来製品の欠点であった、高感度、付着対応、相互干渉などを解消・実現していますので、様々なアプリケーションに対応します。

原理

測定物の有する固有の誘電率と空気の誘電率との差を検知して検出信号を出力します。

タイプ 製品型式 製品概要 液体 粘液 粉粒 塊体 界面
小型ペンシルタイプ YAL-G1 幅広い測定物やアプリケーション、過酷な環境にも対応する汎用機種。防爆小型 - -
高感度・小型タイプ YHP 粉粒体、油等の物質の検出が可能。機械・装置の組込み用に最適。超小型 - -
付着対応・小型タイプ YGP 導電性で付着が多い物質の検出が可能。機械・装置の組込み用に最適。 超小型 - -
小型タイプ LC-S 小型で扱いやすい液面センサ。配線が容易な2線式の液面センサです。小型 - - -
用途例
  • さまざまな液体の有無を検知(レベル検出、残量検出、液体の空検出や満検出)
  • 付着性のある液体…汚泥、し尿、海水、醤油、味噌、カーボンなど
  • 2液の液体の界面の検知
  • 数リットル程度の小型タンクや容器、小型装置のレベル検出

ページトップへ戻る

音叉式レベルスイッチ

このカテゴリーの製品一覧を見る

特長

様々な液体が検出でき、電気的物性変化や液種の変更にも対応します。可動部が無く、洗浄性に優れています。初期設定・感度調整が不要で、様々なタンクや配管内の液体のアプリケーションに対応します。

原理

フォーク部が一定の周波数で振動し、振動の変化を検知して検出信号を出力します。

タイプ 製品型式 製品概要 液体 粘液 粉粒 塊体 界面
標準タイプ VLS 幅広い液体に対応し、液種変化にも対応。調整や設定も簡単な汎用機種。小型 - - - -
用途例
  • さまざまな液体の有無を検知(レベル検出、残量検出、液体の空検出や満検出)
  • 配管内の液体の有無を検知

ページトップへ戻る

フロート式レベルスイッチ

このカテゴリーの製品一覧を見る

特長

コストが安く手軽に使用できます。タンクに設置してすぐに使用でき、液体の電気的特性の変化にも対応。但し、粘性の高い液体やごみが含まれている液体、過酷な環境である高圧等の場所では使用できません。

原理

フロートが浮力によって上下し、フロート内の磁力によりリードスイッチが作動して検出信号を出力します。

タイプ 製品型式 製品概要 液体 粘液 粉粒 塊体 界面
多点SUSタイプ YF-RS 1台で多点(1~7点)の液面検出が可能です。高温仕様、防爆仕様にも対応。防爆 - - - -
小型SUSタイプ YF-GS 1台で多点(1~4点)の液面検出が可能。高温仕様、防爆仕様にも対応。防爆小型 - - - -
多点樹脂タイプ YF-RP□S 耐蝕性に優れたフロートスイッチ。1台で多点(1~7点)の液面検出が可能。防爆 - - - -
超小型タイプ YF-GP1 超小型のフロートスイッチ。装置の組込み用の液面スイッチとして最適。防爆超小型 - - - -
SUS耐圧防爆タイプ YFD 耐圧防爆タイプ。 1台で多点(1~7点)の液面検出が可能。防爆 - - - -
位置自由設定タイプ FLD フロート位置が自由に設定できるディスプレーサ式レベルスイッチ。防爆 - - -
ケーブルフロート YF-PP 最大15mまで対応可能。1台で多点の検出。波立ちや流れがある場合に最適。防爆 - - - -
横取付タイプ FL-H 横取付タイプの液面センサー。設定方向の変更によりON/OFFの変更可能です。防爆 - - - -
用途例
  • 水、油、薬液、各種液体の液面検出
  • 多点の液面検出

ページトップへ戻る

振動式レベルスイッチ

このカテゴリーの製品一覧を見る

特長

ロッドを振動させて、粉粒体の正確な検知を行います。物性が変化しても検出可能です。初期調整やメンテナンスの必要はありません。更に、当社製品は高感度を実現し、比重の軽い微粉やパウダーにも対応します。

原理

粉粒体の測定物がロッドに触れると振動が減衰し、その減衰を検知し検出信号を出力します。

タイプ 製品型式 製品概要 液体 粘液 粉粒 塊体 界面
標準タイプ CV 可動部がなく、高感度を実現。延長タイプ、吊り下げタイプなど様々な仕様に対応。CE - - - -
小型タイプ CV-600 コンパクト化と高感度を実現。小型ホッパーや小型タンクの粉面検出に最適。CE小型 - - - -
高温・堅牢タイプ SHT 高温の粉粒体の検出に最適。クラス最高の重荷重と高感度を実現。CE - - -
沈殿物検出タイプ CV-SED 液体内に沈殿している沈殿物を液体の影響を受けずに検出します。CE - - - - 沈殿
用途例
  • 粉体、粒体のレベル検出
  • 各種パウダー、微粉体、ペレット、チップ類、焼却灰、樹脂類の検出
  • 液中の沈殿物の検出

ページトップへ戻る

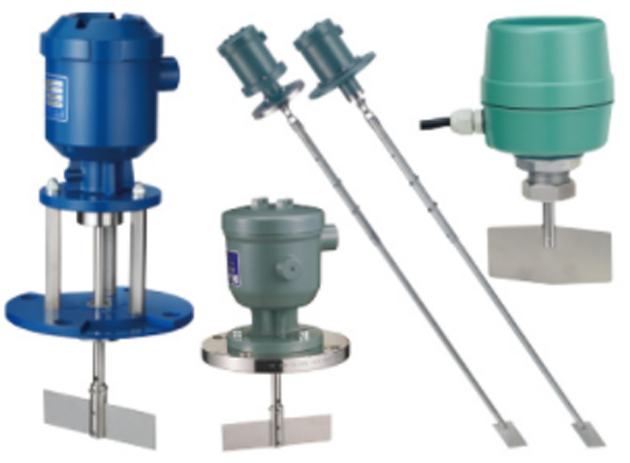

パドル式(回転羽根式)レベルスイッチ

このカテゴリーの製品一覧を見る

特長

粉粒体のレベル検出では、低コストで手軽に使用できます。更に、当社製品は従来製品と比べ、粉粒体の目詰まりを防止する構造、羽根の衝撃を緩和する機構を採用しています。「耐久性・壊れにくさ」と「使いやすさ」を両立させました。

原理

羽根を回転させ、測定物が羽根に触れると羽根が停止し、その停止を検知し検出信号を出力します。

タイプ 製品型式 製品概要 液体 粘液 粉粒 塊体 界面
標準タイプ ML-D1 独自機構により長期間安定した粉面検出が可能なパドル式レベルスイッチの決定版。CE - - - -
標準タイプ ML/GL ほとんどの粉粒体を安定して検出。独自機構により長期間安定した粉面検出が可能。防爆 - - - -
堅牢タイプ ML-5K 岩・石・砂利等の塊体検出。
過酷な条件下でも安定作動する堅牢構造。
- - -
小型タイプ ML-P1 小型で簡単に取り付け可能。シンプルな堅牢構造で安定作動の粉面スイッチ。小型 - - - -
用途例
  • 様々な粉体、粒体の検出(上限検出、下限検出など)
  • 塊体の検出

ページトップへ戻る

リーク式(電極式)レベルスイッチ

このカテゴリーの製品一覧を見る

特長

コストが安く、多点の液面検出が可能です。導電性の液体の多点検出が可能で、上下水道、蒸留水、水処理プラント、浄水場、ビルやマンションの高架水槽など様々な箇所で使用可能です。

原理

複数の電極間の電気の導通を利用して、液体の有無を検出します。

タイプ 製品型式 製品概要 液体 粘液 粉粒 塊体 界面
標準タイプ RE-G4 最大6点検出可能な電極式水位センサ。
屋外での使用も可能で、導電性の液体に最適。
- - - -
【販売終了品】 RE 液体、粉粒体の検出が可能なリーク式レベルスイッチ。石炭等の検出に最適。 - - -
用途例
  • 導電性の液体の多点検出(上下水道、廃液、蒸留水、塩水、酸性薬液、アルカリ薬液)
  • 水処理プラント、浄水場、廃水処理場、排水槽、その他水位検知
  • ビルやマンションなどの高架水槽への給水制御及び排水槽の排水制御
  • 給水タンクの水位検知、タッチスイッチ
  • 温泉の自動給湯と源泉の渇水警報

ページトップへ戻る

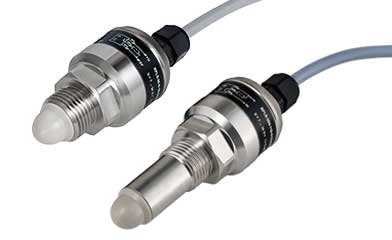

その他のレベルスイッチ

このカテゴリーの製品一覧を見る

特長

従来の検出原理ではむずかしい測定物、アプリケーションでの使用が可能です。それぞれの原理に合わせた測定物、測定方法がございますので下記を参照ください。

原理

強導電性を利用したもの、光の屈折率の原理を活用したもの、など。

タイプ 製品型式 製品概要 液体 粘液 粉粒 塊体 界面
高周波式タイプ HFS 1台で幅広い測定物に対応します。
液種判別も可能な高周波式レベルスイッチ。
-
高周波式タイプ RFLS 液体、粘性液体、粉体などの検出が可能。
防爆にも対応します。防爆
-
高感度対応タイプ YHL 高感度で非接触の検出も可能です。
比重の軽い粉粒体や絶縁性物質の検出に最適。
-
導電性物質タイプ YCL 素材、食品、トイレタリーなど 導電性の液体・粉粒体に最適。付着物にも対応。
光式タイプ YD-02F 光の屈折率を利用した光式レベルスイッチ。小型装置の液体検出用に最適。超小型 - - - -
用途例
  • トナー、シリカ、粉ミルクなど比重の軽い粉粒体や絶縁性物質の検出
  • カーボン、味噌、シャンプーなどの導電性の強い液体や粉体の検出
  • 油、オイル、牛乳などの検出

ページトップへ戻る
