製品紹介 -product-

レベルスイッチ

静電容量式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
スイッチ

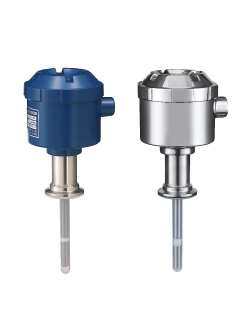

YAL-S2 タイプ
サニタリープロセス専用機として安全性と
信頼性を実現します(CIP/SIP対応)


・食品・医薬品・化粧品プロセスに最適な静電容量式レベルセンサです。
・洗浄性と耐薬品性に優れ、液残りも生じません。
・様々な測定物(飲料、乳製品、油、薬液など)を的確に検知します。

■ALLステンレスケースもご用意しています(オプション)。
■一体型・DC24V電源は、CEマークに対応しています。


センサ部はヘルールガスケットと一体になったPFAチューブに完全に覆われ、複数の部品による結合部がありません 。接合部浸透による液残りや合わせ溝の僅かな異物の詰まり等も防ぎます。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴
センサ部は機械的なシール部がなく、液残りも生じません

特長

1. CIP、SIP対応
耐熱150℃、耐圧0.5MPaを実現し、サニタリープロセスのCIP・SIPに対応します。

2. サニタリー性を追求
サニタリー対応構造により、液残りや溝の僅かな異物の詰まり等を防ぎ、これが原因となる衛生的汚染や着香の問題を解消します。

3. 耐薬品性と食品衛生法適合材料
酸やアルカリ洗浄に対応可能な接液部オール PFA(フッ素樹脂)です。また、接液部(PFA)は食品衛生法適合材料を使用しています。

4. 耐久性
過酷な環境で作動するセンサ構造と様々な現場環境に適合する安心防水ケーシングです(IP68)。ALL-SUSケースタイプは洗浄現場での丸洗いなど過酷な洗浄にも対応。

5. フリー電源を採用
AC/DC20~250V のフリー電源を採用しているため世界各国で使用できます。

6. CEマーク取得製品
一体型・DC24V電源使用の場合はCEマークを取得しています。

オプション(ALLステンレスケースもご用意しています)

塗装剥げの心配が無く、丸洗い洗浄や蒸気が充満している現場も対応可能。




⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)
測定物
 液体  / 粘性液体  / 界面  / 泡  / 泡無視
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)  / 泡検出、泡無視検出  / 界面検出(油水界面など)
接触・非接触
 接触
測定方法
 静電容量式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 小型(小型容器サイズ)  / 中型(ドラム缶サイズ)
取付位置
 垂直(上から)  / 水平(横から)  / 斜め(横から)  / 下から
詳細測定環境
 高温・高圧  / 配管取付  / 波立ちのある液体  / 液体の流れがある場合  / 原料レベル制御  / 食品プロセスでのCIP工程上液体の判定検出
アンプ部
電源AC/DC 20~250V
消費電力1.5VA以下
動作周囲温度-25℃~+60℃ (結露の無いこと)
出力1c(AC250V 3A、DC30V 3A)
最高検出感度0.5pF
応答速度(ディレイ)ONディレイ(0~10秒可変)
ケース材質ADC12
保護等級IP68
配線口G1/2
重量約800g(ヘッド部のみ)
専用ケーブル長1m、2m、3m(アンプ分離型3型のみ)、高周波ケーブル1m、2m、3m、5m(アンプ分離型5型のみ)
オプションアンプ分離型、OFFディレイ(0~4秒可変)、フェイルセーフH、半導体リレー出力(1a)(NPN・PNP形式にも対応)
センサ部
材質外皮 PFA(内部電極SUS316L)
絶縁物材質PTFE
許容温度-10℃~+150℃
許容圧力0.5MPa
保護等級IP68
L寸法100mm
オプション結露対策、電極寸法変更
接続部
寸法IDF/ISO 1S・1.5Sヘルール
材質SUS304
