レベルスイッチ

静電容量式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
スイッチ
YAL-F1 タイプ
小型フラットタイプの液体用レベルセンサー

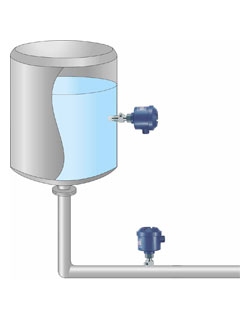

配管取付や小型タンクに最適


・小型タンクや配管などの液面検出に最適です。
・内部にセンサ電極を長く挿入させたくない場合に最適です。
・フラット電極の為、配管内の液流の妨げになりません。

■センサ電極のタンク内の突出長さが調節可能です。
■一体型・DC24V電源は、CEマークに対応しています。


タンクや配管への電極挿入長を最小限に抑え、センサ電極がタンク構造物との機械的干渉や液流の妨げになることを回避するように設計されています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴
電極突出長を調整可能です

特長

1. 電極突出長を調節可能
液流環境やタンク壁への付着により電極が埋没する場合などに電極突出長を調整可能です。

2. 高感度・高性能・小型化
最新技術により、高感度、高精度、安定検出と小型化の両立を実現しました。

3. 過酷な条件下で信頼の耐久性能を実現
高温、高圧、低温、真空、振動、耐静電気などの困難な使用環境にも対応します。

4. フリー電源と豊富な機能
AC/DC20~250Vのフリー電源、ディレイ機能、フェイルセーフ機能など豊富な機能を搭載しています。

5. CEマーク取得製品
一体型・DC24V電源使用時の場合はCEマークを取得しています。


⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)
測定物
 液体  / 粘性液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)
接触・非接触
 接触
測定方法
 静電容量式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 小型(小型容器サイズ)  / 中型(ドラム缶サイズ)
取付位置
 垂直(上から)  / 水平(横から)  / 下から
詳細測定環境
 高温・高圧  / 配管取付  / 液体の流れがある場合  / 原料レベル制御  / 食品プロセスでのCIP工程上液体の判定検出  / 温度、圧力などの厳しい環境や保守・点検が困難な場所  / 上下水道の水位監視
アンプ部
電源AC/DC 20~250V
消費電力1.5VA以下
動作周囲温度-25℃~+60℃ (結露の無いこと)
出力1c(AC250V 3A、DC30V 3A)
最高検出感度0.5pF
応答速度(ディレイ)ONディレイ(0~10秒可変)
保護等級IP68
配線口G1/2
重量約800g(ヘッド部のみ)
専用ケーブル長1m、2m、3m(アンプ分離型3型のみ)、高周波ケーブル1m、2m、3m、5m(アンプ分離型5型のみ)
オプションアンプ分離型、OFFディレイ(0~4秒可変)、フェイルセーフH、半導体リレー出力(1a)(NPN、PNP形式にも対応)
センサ部
材質SUS304
絶縁物材質ポリアセタール (PTFE ※ご要望に応じて高温タイプも製作可能)
許容温度-10℃~+80℃ (180℃)※ご要望に応じて高温タイプも製作可能
許容圧力1MPa
保護等級IP68
L寸法75mm
オプション結露対策、バフ仕上(#400相当)、材質変更(SUS316、SUS316L)
接続部
寸法摺動ネジR3/4
材質SUS304
オプション材質・サイズ変更
動画
※動画で<静電容量式レベルスイッチの動作原理>を解説しています
