DS シリーズ

様々な測定物に対応可能な
防爆対応の静電容量式レベルセンサ

・豊富なアンプを用意し、様々な測定物に対応します。
・本質安全防爆対応品です。
・保守が容易なアンプユニットで、アンプの取替えが簡単です。

■本質安全防爆は3aG4を取得しています。

フランジ型・高温型・重荷重型・ワイヤー型・耐腐食型・パイプライン型など多様な要望に対応できる豊富な製品ラインナップを用意しています。

製品の特長
用途・実績
標準仕様

特長

1.　防爆タイプ

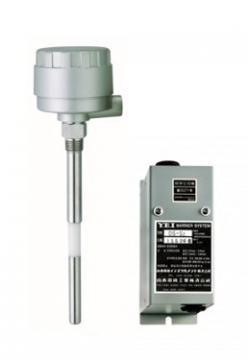

　アンプ部と一体化した電極部と電源部の2点で構成され、安全保持素子を持つ電源部を安全場所に設置する本質安全防爆構造です。
　電極部と電源部の間は2芯シールドケーブルで接続されます。

2.　多様な要望に対応できるラインナップを用意
　測定物に合わせた各種アンプ部と電極部を用意しています。
・標準電極：DS-S2 型　・標準電極Zアンプ：DS-S2Z 型　・標準電極Cアンプ：DS-S2C 型
・標準耐熱型：DS-S2T 型　・耐荷重電極：DS-F2 型　・パイプライン電極・小型電極：DS-P2 型、等

3.　保守が容易なアンプユニット
　アンプが壊れた時も比較的容易にアンプの取り換えができます。

4.　液体の付着や付着による誤動作に対応
　静電容量式の短所である付着による誤動作の心配を解消しています。

5.　アンプ分離型も用意
　主に取付箇所に振動がある場合に使用し、アンプ部と電極部間は同軸ケーブルで接続します。（最大5mまで）
・標準電極分離型：DS-S2EX 型

ユニット構成

アンプ分離型も用意しています（DS-S2EX 型）

⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート（お見積もり用フォーム）は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
液体　／　粘性液体　／　粉粒体　／　界面　／　泡無視
詳細測定物
水道水、蒸留水　／　アルコール　／　純水、超純水　／　腐食性液体　／　薬液（酸・アルカリ）　／　洗浄液　／　油（防爆）　燃料タンク、灯油　／　粘性液体・スラリー・スラッジ（塗料、接着剤、蜂蜜）　／　導電性が強く付着が多い物質　（汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど）　／　粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など）　／　泡検出、泡無視検出　／　界面検出（油水界面など）
接触・非接触
接触
測定方法
静電容量式
防爆
本質安全防爆
タンクの大きさ
小型（小型容器サイズ）　／　中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）　／　水平（横から）　／　斜め（横から）　／　下から
詳細測定環境
高温・高圧　／　配管取付　／　液体でタンク深さが長い場合　／　中型・大型タンクの粉粒体の計測　／　ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御　／　原料レベル制御　／　ため池・河川の水位検知　／　地下ピット　／　ボイラー・高温・高圧タンク　／　温度、圧力などの厳しい環境や保守・点検が困難な場所　／　上下水道の水位監視

アンプ部

測定方式	AC100V／200V±10％　50／60Hz
動作周囲温度	－5℃～+70℃
出力	構成：1トランスファ、容量：100VA （250Vmax、2Amax）
最高検出感度	0.5pF
ケース材質	ADC-12

センサ部

型式	DS（本質安全防爆タイプ）
材質	SUS304 （材質変更可能）
絶縁物材質	ポリアセタール・PTFE （材質変更可能）
許容温度	－5℃～+80℃ （高温型製作可能）
許容圧力	2MPa （20℃）
