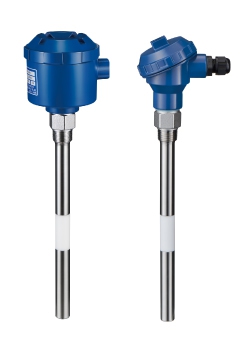

静電容量式
スイッチ
YTL／YTE シリーズ
最新技術で高感度と高機能を実現
比重の小さい粒体やパウダー等の検出に最適
・高感度センサにより、比誘電率が低い物質の検出が可能です。
・ワンタッチボタン等により簡易調整が可能です。
・一体型と分離型の両タイプをご用意しています。
・本質安全防爆タイプ（YTE型）もご用意しています。
■小型タンクや狭所にも対応する小型電極等でも検知可能！
■振動の強い現場や狭所のスペースにも対応します（分離型）
トナー、シリカ、フィルム、粉ミルクなどの比誘電率が低い測定物に最適。
- 製品の特長
- 用途・実績
- 標準仕様
特長
1. 高感度で比重の小さい粉体などの検出に対応従来方式では検知不能であった比重の小さい粉粒体、微粉末も検出できます。
また、小型タンクや狭所に対応する小型電極・フラット電極等で検知が可能です。
2. 絶縁性の測定物に対応
トナー、シリカ、フィルム、粉ミルク、紙の切り屑、泡などの比誘電率が低い測定物に対応します。
3. 様々な製品ラインナップと簡単な調整で測定が可能
お客様の環境に合わせた様々な電極をご用意します（カスタマイズ可能）。振動するタンクには分離型もご用意しております。
ワンタッチボタン等で簡易に調整が可能です。
4. AC/DCのフリー電源、無接点出力も可能
AC/DC20～250Vの幅広いフリー電源で、世界各国で使用できます。
接点出力は勿論、無接点出力（NPN/PNP）、シーケンサ出力にも対応します。
5. 波立ちや故障時のフェイルセーフにも対応
ディレイ機能も搭載し、波立ちやチャタリングにも対応。
万一の故障時の為にフェイルセーフ機能も標準搭載しています。
6. 本質安全防爆対応（型式：YTE型）
バリアとの組み合わせで本質安全防爆（国内防爆TIIS）にも対応します。
7. メンテナンス用の動作チェック機能を搭載
メンテナンス時に動作チェックボタンを押すことで製品確認を行う事が可能です。
定期点検時に動作確認を短時間で行えます。⇒ 詳しくは、こちら
| 用途 |
|---|
| 残量検出(レベルスイッチ) |
| 測定物 |
| 液体 ／ 粉粒体 ／ 界面 ／ 泡 |
| 詳細測定物 |
| 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 腐食性液体 ／ 薬液（酸・アルカリ） ／ 洗浄液 ／ 油（非防爆） 作業油 ／ 油（防爆） 燃料タンク、灯油 ／ 廃液 ／ 粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など） ／ 比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど） ／ 液化ガス（液化窒素、液化水素、LNG、LPGなど） ／ 泡検出、泡無視検出 ／ 界面検出（油水界面など） |
| 接触・非接触 |
| 接触 |
| 測定方法 |
| 静電容量式 |
| 防爆 |
| 無し（非防爆） ／ 本質安全防爆 |
| タンクの大きさ |
| 小型（小型容器サイズ） ／ 中型（ドラム缶サイズ） ／ 大型（貯水・貯蔵タンクサイズ） |
| 取付位置 |
| 垂直（上から） ／ 水平（横から） ／ 斜め（横から） ／ 下から |
| 詳細測定環境 |
| 高温・高圧 ／ 配管取付 ／ 波立ちのある液体 ／ 液体の流れがある場合 ／ 中型・大型タンクの粉粒体の計測 ／ 原料レベル制御 ／ 食品プロセスでのCIP工程上液体の判定検出 ／ ボイラー・高温・高圧タンク ／ 温度、圧力などの厳しい環境や保守・点検が困難な場所 ／ タンクの上部に取り付けができない場合 |
アンプ部
| 型式 | YTL-13N2 (一体型) | YTL-33N2 (分離型) | YTE-13N2(本質安全防爆型、一体型) |
|---|---|---|---|
| 電源 | AC/DC 20V～250V | AC/DC 20V～250V | AC/DC 20V～250V |
| 消費電力 | 3.0VA以下 | 3.0VA以下 | 3.0VA以下 |
| 動作周囲温度 | -10℃～+50℃ | -10℃～+50℃ | -10℃～+50℃ |
| 出力 | 1c （AC250V 3A、DC30V 3A） | 1c （AC250V 3A、DC30V 3A） | 1c （AC250V 3A、DC30V 3A） |
| 最高検出感度 | 0.1pF～（一体型アンプ部の最高感度0.05pF） | 0.1pF～（一体型アンプ部の最高感度0.05pF） | 0.1pF～（一体型アンプ部の最高感度0.05pF） |
| 応答速度（ディレイ） | ONまたはOFF 0～10秒 連続可変 | ONまたはOFF 0～10秒 連続可変 | ONまたはOFF 0～10秒 連続可変 |
| ケース材質 | ADC12 | ADC12 | ADC12 |
| 保護等級 | IP67 | IP20 | IP67 |
| 配線口 | G1/2 | G1/2 | G1/2 |
| 防爆規格 | 本質安全防爆規格（ExiaIICT4Ga） | ||
| オプション | SUSケース、半導体リレー出力(1a)（AC・DC60V 500ｍA 2Ω以下） | SUSケース、半導体リレー出力(1a)（AC・DC60V 500ｍA 2Ω以下） |
センサ部
| 型式 | YTL-13N2 (一体型) | YTL-33N2 (分離型) | YTE-13N2(本質安全防爆型、一体型) |
|---|---|---|---|
| 材質 | SUS304 | SUS304 | SUS304 |
| 絶縁物材質 | ポリアセタール | ポリアセタール | ポリアセタール |
| 許容温度 | -10℃～+80℃ | -10℃～+80℃ | -10℃～+80℃ |
| 許容圧力 | -0.08MPa～2MPa | -0.08MPa～2MPa | -0.08MPa～2MPa |
| 保護等級 | IP67 | 小型ケース接続：IP67 コネクタ接続：IP20 | IP67 |
| オプション | 絶縁物材質変更 | 絶縁物材質変更 | 絶縁物材質変更 |
接続部
| 寸法 | R3／4 および各種フランジ （変更可能） | R3／4 および各種フランジ （変更可能） | R3／4 および各種フランジ （変更可能） |
|---|---|---|---|
| 材質 | SUS304 （材質変更可能） | SUS304 （材質変更可能） | SUS304 （材質変更可能） |
| オプション | 接続部材質・サイズ変更 | 接続部材質・サイズ変更 | 接続部材質・サイズ変更 |
