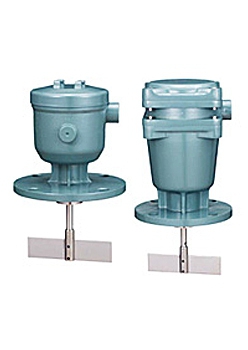

ML／GL シリーズ

豊富な実績と高信頼性・長期安定稼動の
パドル式レベルセンサー

・ほとんどの粉粒体を安定して検出します。
・独自機構により長期間安定した粉面検出が可能です。

■二層シール構造（オイルシール＋二重含油シール）、
　マム型構造の採用により、粉粒体の進入を確実に防止します。
　（GLシリーズは四層構造です）
■耐圧防爆タイプはＧＬタイプになります。

標準仕様から特殊仕様まで豊富なラインナップを用意しています。標準フランジタイプ、耐熱タイプ、保護管タイプ、シャフト伸縮タイプなど。耐圧防爆品も用意。

製品の特長
用途・実績
標準仕様

特長

1.　センサ内への粉粒体の侵入を確実に防止します
二層シール、及び、マム型構造の焼結合金軸受けを使用し、万一のシール漏れにも目詰まりを起こしにくい構造です。

2.　スリップ機構を採用
スリップ機構により羽根・シャフトへの衝撃を緩和します。

3.　内機脱着方式により、保守点検が簡単にできます

4.　きめ細かいトルク調整が可能
静止トルク無段階可変によりきめ細かいトルク調整が可能です。
（MLシリーズのみ対応、GLシリーズはトルク調整不可）

5.　豊富なラインアップを用意しています
シャフト保護管付、高温型、耐圧防爆型（耐圧防爆高温型）、シャフト伸縮型、ワイヤー型などパドル式のあらゆるラインナップを用意しています。

ラインナップ（ML-S7 非防爆）

※上記はラインアップの一例を表示しています

ラインナップ（GL-S7 耐圧防爆）

防爆地域に設置可能
可燃性ガス及び蒸気による危険場所、その他爆発性のある場所に使用でき、耐圧防爆構造（ｄ2G4）を採用しています。

端子箱への外部導線引込方式を2方式採用
電線管耐圧ネジ結合式＆耐圧パッキン式です。

四層シール構造を採用
オイルシール＋四重含油シールとしたために粉粒体の侵入防止が確実になりました。

※上記はラインナップの一例を表示しています

⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート（お見積もり用フォーム）は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
粉粒体
詳細測定物
粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など）　／　高温環境下の粉粒体（焼却灰、樹脂類など）
接触・非接触
接触
測定方法
パドル式
防爆
無し（非防爆）　／　耐圧防爆
タンクの大きさ
中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）　／　水平（横から）　／　斜め（横から）
詳細測定環境
中型・大型タンクの粉粒体の計測　／　原料レベル制御

アンプ部

型式	ML-S7	GL-S7
電源	AC100V、110V、200V、220V　±10%50／60Hz 、DC24V	AC100V、110V、200V、220V　±10%50／60Hz
消費電力	羽根回転時 4W（電源DC24V仕様：5W）	羽根回転時 4W
動作周囲温度	-10℃～+50℃ （タンク内温度：80℃迄、高温仕様200℃迄）	-10℃～+50℃ （タンク内温度：80℃迄、高温仕様200℃迄）
出力	1c	1c
ケース材質	ADC12　シール：ニトリルゴム（H型はフッ素ゴム）	AC4A-F　シール：ニトリルゴム（H型はフッ素ゴム）
保護等級	IP65	IP65
配線口	G1/2	G1/2
オプション	パルス出力、強化スリップ機構、内部機構耐振仕様、超高温耐熱仕様(250℃以上、フィン付)	パルス出力、強化スリップ機構、内部機構耐振仕様、超高温耐熱仕様(250℃以上、フィン付)

センサ部

型式	ML-S7	GL-S7
材質	SUS304	SUS304
検出トルク	9～13 cN・m（トルク調整可）	9～13 cN・m（トルク調整不可）
羽根回転数	約2rpm CCW	約2rpm CCW
オプション	材質変更（SUS316・SUS316L）	材質変更（SUS316・SUS316L）

接続部

寸法	JIS5K65AF.F相当	JIS5K65AF.F相当
材質	アルミ	AC4A-F
オプション	各種フランジ、材質(SUS316・SUS316L)、接粉部バフ仕上	各種フランジ、材質(SUS316・SUS316L)、接粉部バフ仕上
