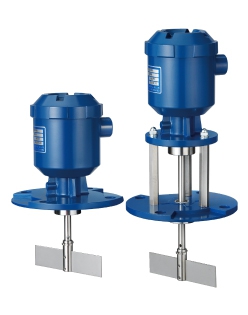

ML-D1 シリーズ

長期間安定した粉面検出が可能な
パドル式レベルセンサーの決定版

・ほとんどの粉粒体を安定して検出します。
・独自機構により長期間安定した粉面検出が可能。
・従来品に比べて、小型化とコストダウンを実現しました。

■独自機構により、粉粒体の進入を確実に防止します。
　詳細は特長をご参照下さい。
■DC24V仕様は、CEに対応しています。

標準仕様から特殊仕様まで豊富なラインナップを用意しています。標準フランジタイプ、耐熱タイプ、保護管タイプ、シャフト伸縮タイプなど。

製品の特長
用途・実績
標準仕様

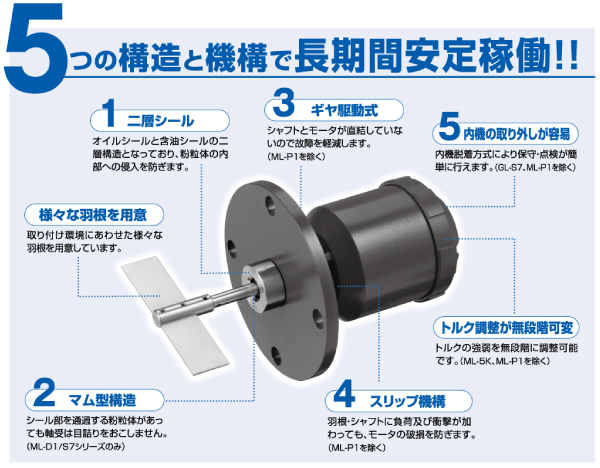

特長

1.　二層シールにより、粉粒体の侵入を確実に防止
二層シール（オイルシール＋二重含油シール）により粉粒体の侵入防止がより確実になりました。

2.　マム型構造により、目詰りを防止
マム型構造により、万一、二層シールを通過する微粉体があっても軸受は目詰りをおこしません。

3.　ギヤ駆動方式
シャフトとモーターが直結していない為に故障を軽減します。

4.　スリップ機構を採用
スリップ機構により羽根・シャフトへの衝撃を緩和します。

5.　CEマーク取得製品
DC24V仕様は、CEマークを取得しています。
※CE非対応品もございますので、CE対応品をお求めの場合はその旨ご指定下さい。

ラインナップ

⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート（お見積もり用フォーム）は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
粉粒体
詳細測定物
粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など）　／　高温環境下の粉粒体（焼却灰、樹脂類など）
接触・非接触
接触
測定方法
パドル式
防爆
無し（非防爆）
タンクの大きさ
中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）　／　水平（横から）　／　斜め（横から）
詳細測定環境
中型・大型タンクの粉粒体の計測　／　原料レベル制御

アンプ部

型式	ML-D1
電源	AC100V、110V、200V、220V　±10%　50／60Hz 、DC24V
消費電力	羽根回転時 4W（電源DC24V仕様：5W）
動作周囲温度	-10℃～+50℃ （タンク内温度：80℃迄、高温仕様：200℃迄）
出力	1c
ケース材質	ADC12
保護等級	IP65
配線口	G1/2
オプション	CE仕様、パルス出力、強化スリップ機構、内部機構耐振仕様、超高温耐熱仕様(250℃以上、フィン付)
