ML-5K シリーズ【生産終了】
塊体のレベル検出に最適
(2018年12月に生産終了致しました)

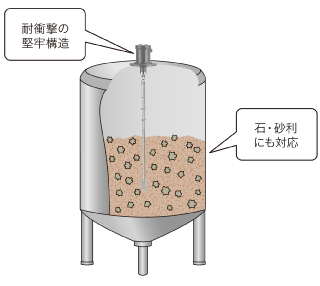

・岩・石・砂利等の塊体検出が可能なレベルスイッチです。
・過酷条件下でも安定作動する堅牢構造です。

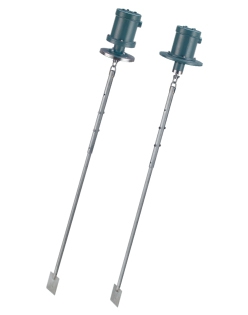

■SUSフランジタイプ、アルミフランジタイプをご用意しています。


標準フランジタイプ、特殊フランジタイプ、耐熱タイプなどのラインナップを用意しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 過酷な条件下で使用可能
シャックル接続によるパイプシャフトの採用により、羽根やシャフトなどへの衝撃対応力を向上させた強力・頑丈な堅牢構造です。

2. 高トルクを採用
駆動トルクの安定供給を目的として40cN・mを使用しています。



ラインナップ




⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)
測定物
 塊体
詳細測定物
 塊体(岩、石、砂利など)
接触・非接触
 接触
測定方法
 パドル式
防爆
 無し(非防爆)
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 中型・大型タンクの粉粒体の計測  / 原料レベル制御
アンプ部
電源AC100V、110V、200V、220V ±10%50/60Hz
消費電力羽根回転時 3.5W
動作周囲温度-10℃~+50℃ (タンク内温度:80℃迄、高温仕様200℃迄)
出力1c
ケース材質本体ケース:アルミ合金 (AC4A-F) 接粉部:SUS304 シール:ニトリルゴム
保護等級IP65
配線口G1/2
オプションパルス出力、強化スリップ機構、内部機構耐振仕様、超高温耐熱仕様(250℃以上、フィン付)
センサ部
材質SUS304
検出トルク40±10cN・m (可変範囲 30~70cN・m)
羽根回転数約1.5/1.8rpm 50/60Hz
保護等級IP65
接続部
寸法JIS5K80A
材質AC4A-F
オプション各種フランジ、各種ネジ込み、材質(SUS316・SUS316L)、接粉部バフ仕上
電気定格
接点容量AC250V 11A(抵抗負荷)
