レベルスイッチ

​フロート式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
スイッチ

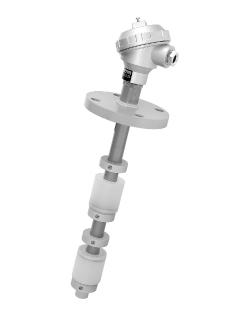

YF-RP□S シリーズ
多点(1~7点)検出可能な
樹脂製フロート式レベルセンサー


・耐蝕性に優れ、各種薬液などの多点検出に最適なフロートセンサーです。
・標準仕様以外にも、使用条件に合わせた各種タイプを用意しています。

■リレーバリアとの組み合わせで本質安全防爆にも対応します。


下記の2種類のラインナップを用意しています。
・YF-RP□Sタイプ:小型フロートタイプ
・YF-RPタイプ :大型フロートタイプ
その他、各種仕様の変更(接続部、材質等)などに対応しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 耐蝕性に優れています
センサー部に耐蝕に優れた樹脂(PVC、PP等)を採用しています。各種薬液にも対応します。

2. マルチポイント(多点)検出
1台でマルチポイント(最大7点まで)の液面検出が可能です。

3. 高耐久性・信頼性を持ち、温度・湿度・ガス等の影響を受けません
耐久性の高いリードスイッチの採用により、高信頼性と耐久性に優れます。

4. リレーバリアとの組み合わせで本質安全防爆構造に対応



ラインナップ




⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 導電性の液体の多点検出 (一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など)  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液
接触・非接触
 接触
測定方法
 フロート式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 小型(小型容器サイズ)  / 中型(ドラム缶サイズ)
取付位置
 垂直(上から)
詳細測定環境
 多点の液面制御  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
接続部
型式YF-RP□S(小型フロート)YF-RP(通常フロート)
寸法JIS5K50AJIS5K65A
材質PVC(耐熱仕様:塩ビ)PVC
オプション各種フランジ、ネジへ変更可能各種フランジ、ネジへ変更可能
端子箱
型式YF-RP□S(小型フロート)YF-RP(通常フロート)
材質ADC12ADC12
配線口G3/4G3/4
保護等級IP65IP65
フロート
型式YF-RP□S(小型フロート)YF-RP(通常フロート)
外径寸法φ48×H50φ60×H95
材質PPPVC
測定可能液比重0.85以上0.65以上
耐圧0.2MPa0.2MPa
ステム
型式YF-RP□S(小型フロート)YF-RP(通常フロート)
外径寸法φ22φ22
材質PVC(耐熱仕様:塩ビ)PVC
L寸法(max)3900mm3900mm
電気定格
型式YF-RP□S(小型フロート)YF-RP(通常フロート)
接点容量DC 50W / AC 70VADC 50W / AC 70VA
最大開閉電圧350V DC / 300V AC350V DC / 300V AC
最大開閉電流DC 0.7A / AC 0.5ADC 0.7A / AC 0.5A
フロートその他
型式YF-RP□S(小型フロート)YF-RP(通常フロート)
最大検出点77
許容温度-10℃~+50℃ (耐熱仕様:-10℃~+80℃)-10℃~+50℃
Ln寸法(min)50mm(比重1.0の場合です。比重により変わります)100mm(比重1.0の場合です。比重により変わります)
L寸法(min)120mm(比重1.0の場合です。比重により変わります)220mm(比重1.0の場合です。比重により変わります)
設定間隔寸法(min)100mm155mm
L-Ln寸法(min)70mm(比重1.0の場合です。比重により変わります)120mm(比重1.0の場合です。比重により変わります)
オプション防波管、温度センサー内蔵機能、耐熱仕様110℃(オールPP材)防波管、温度センサー内蔵機能
動画
※動画で<フロート式レベルスイッチの動作原理>を解説しています
