フロート式
スイッチ

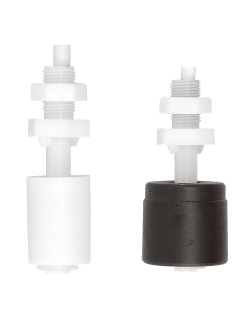

YF-GP1 シリーズ
超小型の樹脂製フロートスイッチ。
機械・装置などの組込用に最適。
・センサー部に耐蝕に優れた樹脂（PP、POM等）を採用しています。
・各種薬液にも対応します。
■小型装置や小型容器の液面検出用に最適です。
水・薬液用と油用により、下記の２タイプが選べます・YF-GP1D2 タイプ：（水・薬液用）材質はPPです
・YF-GP1B2 タイプ：（油用）材質はPOMです
その他、横取付タイプ、SUS製（SUS304、SUS316）も用意しています。
- 製品の特長
- 用途・実績
- 標準仕様
| 用途 |
|---|
| 残量検出(レベルスイッチ) |
| 測定物 |
| 液体 |
| 詳細測定物 |
| 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 腐食性液体 ／ 薬液（酸・アルカリ） ／ 洗浄液 ／ 油（非防爆） 作業油 ／ 油（防爆） 燃料タンク、灯油 ／ 廃液 |
| 接触・非接触 |
| 接触 |
| 測定方法 |
| フロート式 |
| 防爆 |
| 無し（非防爆） ／ 本質安全防爆 |
| タンクの大きさ |
| 小型（小型容器サイズ） |
| 取付位置 |
| 垂直（上から） |
| 詳細測定環境 |
| 原料レベル制御 ／ 幅広い液体（液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能） ／ 上下水道の水位監視 |
接続部
| 型式 | YF-GP1D2（水・薬液用） | YF-GP1B2（油用） |
|---|---|---|
| 寸法 | G1／8 | G1／8 |
| 材質 | PP | POM |
フロート
| 型式 | YF-GP1D2（水・薬液用） | YF-GP1B2（油用） |
|---|---|---|
| 外径寸法 | Φ18×H25 | Φ26.5×H25 |
| 材質 | PP | NBR |
| 測定可能液比重 | 0.8以上 | 0.57以上 |
| 耐圧 | 0.2MPa | 0.2MPa |
ステム
| 型式 | YF-GP1D2（水・薬液用） | YF-GP1B2（油用） |
|---|---|---|
| 外径寸法 | Φ7 | Φ7 |
| 材質 | PP | PP |
| L寸法（max） | 44±1mm | 44±1mm |
電気定格
| 型式 | YF-GP1D2（水・薬液用） | YF-GP1B2（油用） |
|---|---|---|
| 接点容量 | 50VA DC／AC | 50VA DC／AC |
| 最大開閉電圧 | 300V DC／AC | 300V DC／AC |
| 最大開閉電流 | 0.5A DC／AC | 0.5A DC／AC |
フロートその他
| 型式 | YF-GP1D2（水・薬液用） | YF-GP1B2（油用） |
|---|---|---|
| 最大検出点 | 1 | 1 |
| 許容温度 | -10℃～+80℃ | -10℃～+80℃ |
| Ln寸法（min） | 44±1mm | 44±1mm |
| オプション | SUS製(SUS304・SUS316)、横取付タイプ | SUS製(SUS304・SUS316)、横取付タイプ |
動画
※動画で＜フロート式レベルスイッチの動作原理＞を解説しています
