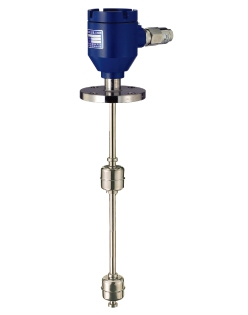

YFD シリーズ

耐圧防爆構造のSUS製
フロート式レベルセンサー

・爆発性雰囲気の環境でも安定した液面のレベル計測が可能です。
・1台で多点（1～7点）の液面検出が可能です。

■耐圧防爆規格（ExdⅡBT4）の製品です。

最新の国内防爆規格（耐圧防爆）の認証を受けています。

製品の特長
用途・実績
標準仕様

特長

1.　マルチポイント（多点）検出
1台でマルチポイント（最大7点まで）の液面検出が可能です。

2.　高耐久性・信頼性を持ち、温度・湿度・ガス等の影響を受けません
耐久性の高いリードスイッチの採用により、高信頼性と耐久性に優れます。

3.　過酷なタンク条件に耐える安心設計
防水ハウジング（保護等級IP65）、検出部の耐圧1MPa、など様々な使用条件に対応します。

4.　耐圧防爆規格（ExdⅡBT4）に適合

⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート（お見積もり用フォーム）は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
液体
詳細測定物
水道水、蒸留水　／　アルコール　／　純水、超純水　／　薬液（酸・アルカリ）　／　洗浄液　／　導電性の液体の多点検出（一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など）　／　油（非防爆）　作業油　／　油（防爆）　燃料タンク、灯油　／　廃液
接触・非接触
接触
測定方法
フロート式
防爆
無し（非防爆）　／　耐圧防爆
タンクの大きさ
中型（ドラム缶サイズ）
取付位置
垂直（上から）
詳細測定環境
多点の液面制御　／　原料レベル制御　／　ボイラー・高温・高圧タンク　／　幅広い液体（液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能）

接続部

寸法	JIS5K50A FF
材質	SUS304
オプション	各種JISフランジサイズ変更可能

端子箱

材質	ADC
配線口	ケーブルグランドSXC-16BY1ケーブル径φ10～φ12mm、SXC-16BY2ケーブル径φ8～φ10mm
保護等級	IP65

フロート

外径寸法	Φ50×H48
材質	SUS316L
測定可能液比重	0.65以上
耐圧	1MPa

ステム

外径寸法	Φ13
材質	SUS304
L寸法（max）	3000mm

電気定格

接点容量	DC30W / AC30VA
最大開閉電圧	250VDC / 250VAC
最大開閉電流	DC 0.45A / AC 0.45A

フロートその他

最大検出点	7
許容温度	-10℃～+100℃
Ln寸法（min）	48mm（比重1.0の場合です。比重により変わります）
L寸法（min）	88mm：比重1.0、95mm：比重0.8
設定間隔寸法（min）	100mm
L-Ln寸法（min）	40mm：比重1.0、47mm：比重0.8
保護等級	IP65
オプション	防波管、禁油処理、電解研磨、バフ仕上(#400)、耐酸(耐塩)塗装、指定色塗装
