レベルスイッチ

​フロート式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
スイッチ

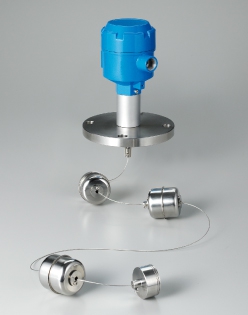

FLD シリーズ
フロート位置が自由に設定できる
ディスプレーサ式フロートスイッチ


・フロート位置が自由に設定できるので、
 現場で、設定位置を変更することが可能です。
・付着に強いため、粘性がある液体でも動作します。
・1台で多点(1~6点)の検出が可能です。

■センサ部がワイヤーの為、梱包や輸送がコストダウンができます。


ウッドフリーで梱包材料・費用を軽減します。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴

特長

1. 付着に強い自由に設定できるフロート位置
フロート重量を上回るほどの付着がなければ動作に影響しません。

2. 設定が簡単
フロート位置がドライバー1本で自由に設定できるので現場での設定位置を変更する事ができます。

3. 波立ちや流れに強い
自己保持回路を有し、ワイヤー下端にバランスウエイトがある為、ほとんど影響を受けません。

4. ウッドフリー(梱包材料の軽減)
2m以上でも木枠梱包が不要で梱包費用・処理費用のコスト削減をします。


⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 薬液(酸・アルカリ)  / 洗浄液  / 導電性の液体の多点検出 (一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など)  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)
接触・非接触
 接触
測定方法
 フロート式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 多点の液面制御  / 液体でタンク深さが長い場合  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / ため池・河川の水位検知  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
接続部
型式FLD
寸法JIS5K50A
材質SUS304
オプション材質変更(SUS316)
端子箱
型式FLD
材質AC4A
配線口G1/2
保護等級IP65相当
フロート
型式FLD
外径寸法φ50×H48
材質SUS316L
測定可能液比重0.8~1.2
耐圧1MPa
電気定格
型式FLD
接点容量DC 10W / AC 10VA
最大開閉電圧100V DC、100V AC
最大開閉電流DC 0.5A / AC 0.5A
フロートその他
型式FLD
最大検出点6点 (SPST、↑ON)
許容温度-20℃~+180℃
オプション材質変更:SUS316、ワイヤー長変更:9m、RoHS対応
動画
※動画で<ディスプレーサ式レベルスイッチの動作原理>を解説しています
