スイッチ

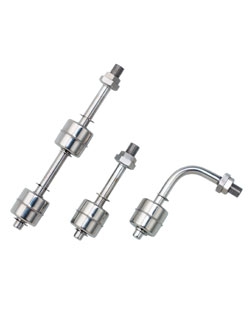

YF-GS シリーズ
多点(1~4点)検出可能な
SUS製小型フロート式レベルスイッチ


・端子ボックス無しの小型フロートスイッチです。
・多点(1~4点)の液面検出可能です。

■リレーバリアとの組み合わせで本質安全防爆にも対応します。


垂直取付と横取付により、下記の2タイプが選べます
・YF-GS□S タイプ:(垂直取付)最大4点まで液面検出可能
・YF-GS□L タイプ:(横取付 )最大2点まで液面検出可能
その他、特殊仕様、高圧仕様にも対応、防爆仕様などを用意しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 垂直取付と横取付により、下記の2タイプが選べます
垂直取付タイプ:最大4点まで液面検出可能 ⇒ YF-GS□Sタイプ
横取付タイプ :最大2点まで液面検出可能 ⇒ YF-GS□Lタイプ

2. 耐久性・高信頼性です
温度、湿度、ガス等の影響を受けません。

3. 対応測定液の性質や使用条件で材質や構造を選定できます
禁油処理、電解研磨、バフ仕上(#400)、ボンディング(フロート・ステム間接続)など

4. リレーバリアとの組み合わせで本質安全防爆構造に対応



ラインナップ




⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 洗浄液  / 導電性の液体の多点検出 (一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など)  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液
接触・非接触
 接触
測定方法
 フロート式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 小型(小型容器サイズ)
取付位置
 垂直(上から)  / 水平(横から)
詳細測定環境
 多点の液面制御  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
接続部
型式YF-GS□SYF-GS□L
寸法G1/8G1/8
材質SUS304SUS304
フロート
型式YF-GS□SYF-GS□L
外径寸法Φ28×H27Φ28×H27
材質SUS304SUS304
測定可能液比重0.8以上0.8以上
耐圧2MPa2MPa
ステム
型式YF-GS□SYF-GS□L
外径寸法Φ8 (L寸法600mm以上または3接点以上はΦ9)Φ8
材質SUS304SUS304
L寸法(max)1000mm1000mm
オプション材質変更:SUS316材質:SUS316
電気定格
型式YF-GS□SYF-GS□L
接点容量DC 50W/AC 70VADC 50W/AC 70VA
最大開閉電圧350V DC、300V AC350V DC、300V AC
最大開閉電流DC 0.7A/AC 0.5ADC 0.7A/AC 0.5A
フロートその他
型式YF-GS□SYF-GS□L
最大検出点42
許容温度-10℃~+100℃(耐熱仕様:-10℃~+180℃)-10℃~+100℃(耐熱仕様:-10℃~+180℃)
Ln寸法(min)25mm(比重1.0の場合です。比重により変わります)50mm(比重1.0の場合です。比重により変わります)
L寸法(min)55mm:比重1.0、60mm:比重0.880mm:比重1.0、85mm:比重0.8
設定間隔寸法(min)37mm37mm
L-Ln寸法(min)30mm:比重1.0、35mm:比重0.830mm:比重1.0、35mm:比重0.8
オプション禁油処理、電解研磨、バフ仕上(#400)、高耐圧仕様4MPa禁油処理、電解研磨、バフ仕上(#400)、高耐圧仕様4MPa
動画
※動画で<フロート式レベルスイッチの動作原理>を解説しています
