用途
残量検出(レベルスイッチ)
測定物
液体
詳細測定物
水道水、蒸留水 　／　アルコール 　／　純水、超純水 　／　洗浄液 　／　導電性の液体の多点検出 （一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など） 　／　油（非防爆）　作業油 　／　油（防爆）　燃料タンク、灯油 　／　廃液
接触・非接触
接触
測定方法
フロート式
防爆
無し（非防爆） 　／　本質安全防爆
タンクの大きさ
中型（ドラム缶サイズ）
取付位置
垂直（上から）
詳細測定環境
多点の液面制御 　／　ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御 　／　原料レベル制御 　／　幅広い液体（液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能） 　／　上下水道の水位監視

接続部

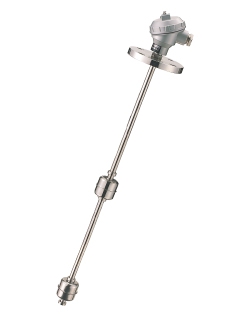

型式	YF-RS（通常フロート）	YF-RS□S（小型フロート）
寸法	フランジ　JIS5K50A	フランジ JIS5K40A
材質	SUS304	SUS304
オプション	各種フランジ、ヘルール、ネジへ変更可能	各種フランジ、ヘルール、ネジへ変更可能

端子箱

型式	YF-RS（通常フロート）	YF-RS□S（小型フロート）
材質	ADC12	ADC12
配線口	G3/4	G3/4
保護等級	IP65	IP65

フロート

型式	YF-RS（通常フロート）	YF-RS□S（小型フロート）
外径寸法	Φ50×H48	Φ28×H27
材質	SUS316L	SUS304
測定可能液比重	0.65以上	0.8以上

ステム

型式	YF-RS（通常フロート）	YF-RS□S（小型フロート）
外径寸法	Φ13	Φ8 （3点以上の場合Φ9、材質変更した場合φ8）
材質	SUS304	SUS304
L寸法（max）	3900mm	1000mm
オプション	材質変更：SUS316、SUS316L	材質変更：SUS316、SUS316L

電気定格

型式	YF-RS（通常フロート）	YF-RS□S（小型フロート）
接点容量	DC 50W／AC 70VA	DC 50W／AC 70VA
最大開閉電圧	350V DC、300V AC	350V DC、300V AC
最大開閉電流	DC 0.7A／AC 0.5A	DC 0.7A／AC 0.5A

フロートその他

型式	YF-RS（通常フロート）	YF-RS□S（小型フロート）
最大検出点	7	4
許容温度	-10℃～+100℃（耐熱仕様：-10℃～+180℃）	-10℃～+100℃ （耐熱仕様：-10℃～+180℃）
動作周囲温度	常温	常温
Ln寸法（min）	48mm（比重1.0の場合です。比重により変わります）	20mm（比重1.0の場合です。比重により変わります）
L寸法（min）	88mm：比重1.0、95mm：比重0.8	50mm：比重1.0、55mm：比重0.8
設定間隔寸法（min）	100mm	37mm
L-Ln寸法（min）	40mm：比重1.0、47mm：比重0.8	30mm：比重1.0、35mm：比重0.8
許容圧力	1MPa	2MPa
オプション	禁油処理、電解研磨、バフ仕上(#400)、温度センサー内蔵仕様	禁油処理、電解研磨、バフ仕上(#400)、温度センサー内蔵仕様、高耐圧仕様4MPa
