レベルスイッチ

​小型・静電容量式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
スイッチ

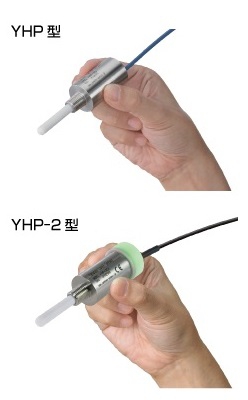

YHP シリーズ
高感度を実現した小型レベルスイッチ
小型タンクの粉体・粒体・液体検出に最適


・導電性物質から、粉粒体・油などの絶縁性物質の検出が可能です。
・ワンタッチ押しボタンにより、設定が容易です。
・アンプ内蔵の一体型ボディで、小型装置への組込み用として最適です。
・ペットボトルサイズの容器にも対応します。

■CEマークに対応しています。
■高感度による粉体・油検出について、下記に動画でも紹介しています。


食品・医薬用のサニタリータイプも用意しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴
ワンタッチで感度調整が可能です

特長

1. 超小型の省スペースタイプと高い防水性
アンプユニットを内蔵しており、小型装置組込み用として最適です。
IP67を実現し、防塵防水、屋外の使用にも対応します。

2. 広い電源範囲、低消費電力
DC8~28V対応。消費電流30mA以下。

3. 高感度
非常に高感度で安定した動作を実現し、水のみならず油や粉体でも使用可能です。

4. ワンタッチ調整(設定ボタン)
3段階の調整で測定物に応じた感度を設定できます。
小型容器(小型タンク)内に測定物が入っている状態でも設定が可能です。

5. 動作表示機能付
動作状態をLEDで確認できます。

6. CEマーク取得製品
YHPシリーズは、CEマークを取得しています。
※2017年11月からのマイナーチェンジ版は本体寸法が若干変更されています。
※CE非対応品もございますので、CE対応品をお求めの場合はその旨ご指定下さい。

ラインナップ

食品・医薬用のサニタリータイプも用意しています。





⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら
用途
 残量検出(レベルスイッチ)
測定物
 液体  / 粉粒体  / 界面
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 廃液  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)  / 界面検出(油水界面など)
接触・非接触
 接触
測定方法
 静電容量式
防爆
 無し(非防爆)
タンクの大きさ
 小型(小型容器サイズ)
取付位置
 垂直(上から)  / 水平(横から)  / 下から
詳細測定環境
 配管取付  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / 食品プロセスでのCIP工程上液体の判定検出  / 温度、圧力などの厳しい環境や保守・点検が困難な場所  / 上下水道の水位監視
アンプ部
型式YHP-12C3(NPN出力)YHP-12C4(PNP出力)
電源DC8~28VDC8~28V
消費電力消費電流 30mA以下消費電流 30mA以下
動作周囲温度-20℃~+70℃-20℃~+70℃
出力NPN出力 MAX 30V、50mA(残電圧0.5V以下)PNP出力 MAX 30V、50mA(残電圧0.5V以下)
ケース材質SUS304SUS304
保護等級IP67IP67
配線ケーブル2000mm(AGW25, 仕上がり外径φ4.1)2000mm(AGW25, 仕上がり外径φ4.1)
オプションサニタリー仕様サニタリー仕様
センサ部
型式YHP-12C3(NPN出力)YHP-12C4(PNP出力)
材質本体:SUS304、検出部:PTFE本体:SUS304、検出部:PTFE
許容温度-20℃~+100℃-20℃~+100℃
許容圧力-0.08~1MPa(ゲージ圧)-0.08~1MPa(ゲージ圧)
保護等級IP67IP67
L寸法40mm40mm
接続部
型式YHP-12C3(NPN出力)YHP-12C4(PNP出力)
寸法R1/4R1/4
材質SUS304SUS304
動画
(1)動画で<粉体・粒体検出>を実演しています
