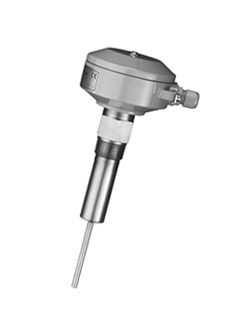

CV-600 シリーズ
コンパクト化と高感度を実現した
小型振動式レベルスイッチ


・小型ホッパーや小型タンクの粉面検出に最適です。
・最高検出感度(見掛比重0.02)で微粉やパウダーにも対応します。

■高温タイプもご用意しています。
■付着性の高い測定物用の感度切り替えスイッチ(3段階)付きです。
■CEマーク、本質安全防爆(ATEX)に対応しています。


下記の2種類のラインナップを用意しています。
・CV-600  :標準小型タイプ
・CV-600-HT:高温(耐熱)タイプ

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 簡易な取り扱いが可能
感度調整やメンテナンスが不要です。

2. 検出に最適なセンサ機構
振動ロッドの先端のみ検出感度が高くなっているために、タンク壁面にたまった測定物について誤検知しません。

3. 高温タイプも用意
センサ部の耐熱150℃のタイプも用意しています。

4. 豊富な機能を搭載
フリー電源(AC/DC20~250V)、フェイルセーフ機能、CEマーク取得。

5. 本質安全防爆(ATEX)対応
レベルセンサ本体と専用バリア(CV2000AE)との組み合わせで使用します。



ラインナップ




⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)
測定物
 粉粒体
詳細測定物
 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)
接触・非接触
 接触
測定方法
 振動式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 小型(小型容器サイズ)  / 中型(ドラム缶サイズ)
取付位置
 垂直(上から)  / 水平(横から)  / 斜め(横から)
詳細測定環境
 原料レベル制御
アンプ部
型式CV-600CV-600-HTCV2000AE[Exi](バリア)
電源AC/DC 20~250VAC/DC 20~250VDC 24V
消費電力3VA以下3VA3VA
動作周囲温度-20℃~+60℃-20℃~+60℃-20℃~+60℃
出力構成:1c、容量:AC1250VA DC150W構成:1c、容量:AC1250VA DC150W構成:1c、容量:250V 5A
最高検出感度0.020.02
ケース材質ADCADC
保護等級IP67IP67
配線口M16×1.5(ケーブルグランド付)M16×1.5(ケーブルグランド付)
最大開閉電圧AC250VAC250V
最大開閉電流5A5A
オプションアンプ部分離、2点警報出力(DPDT)、電線取出し口2穴アンプ部分離、2点警報出力(DPDT)、電線取出し口2穴
センサ部
型式CV-600CV-600-HT
材質SUS304SUS304
許容温度-20℃~+80℃-20℃~+150℃
許容圧力1MPa1MPa
許容負荷重80N(偏荷重)80N(偏荷重)
L寸法157157
接続部
型式CV-600CV-600-HT
寸法R1 R1
材質SUS304SUS304
オプション各種フランジ
端子箱
型式CV-600CV-600-HT
材質ADCADC
配線口M16×1.5M16×1.5
保護等級IP67IP67
動画
動画(スマホサイト用):
※動画で<振動式レベルスイッチの動作原理>を解説しています
