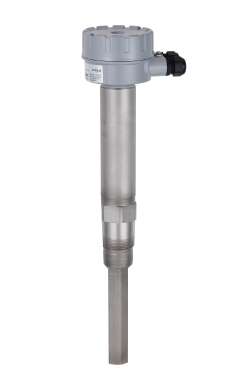

SHT シリーズ

クラス最高の重荷重と高感度を実現した
高温用レベルスイッチ

・高温（250℃対応）での粉体・粒体のレベル検出に最適です。
・クラス最高の高感度（見掛比重0.02）と先端荷重（1kN）を実現。
・ほとんどの粉・粒・塊体の検出が可能です。

■各種パウダー・ペレット・チップ類の検出に対応します。
■焼却灰・樹脂類・クリンカ（セメント原料）等の検出に最適です。

下記の２種類のラインナップを用意しています。
・SHT-120-RD：標準タイプ
・SHT-130-RD：プローブ延長タイプ

製品の特長
用途・実績
標準仕様

特長

1.　クラス最高の高感度（検出可能見掛比重0.02）を実現
各種パウダーや焼却灰、微粉末などの粉体の検出も可能です。

2.　過酷な環境にも対応
耐熱250℃、及び、先端荷重（1kN）に対応しています。

3.　豊富な機能を搭載
フリー電源（AC/DC22～250V）、フェールセーフ機能、CEマーク取得。

4.　簡易な取り扱いが可能です
感度調整やメンテナンスが不要です。

ラインナップ

⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
粉粒体　／　塊体
詳細測定物
粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など）　／　比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど）　／　高温環境下の粉粒体（焼却灰、樹脂類など）　／　塊体（岩、石、砂利など）
接触・非接触
接触
測定方法
振動式
防爆
無し（非防爆）
タンクの大きさ
中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）　／　水平（横から）　／　斜め（横から）
詳細測定環境
高温・高圧　／　中型・大型タンクの粉粒体の計測　／　原料レベル制御　／　ボイラー・高温・高圧タンク　／　温度、圧力などの厳しい環境や保守・点検が困難な場所

アンプ部

型式	SHT-120-RD	SHT-130-RD
電源	AC／DC 22～250V	AC／DC 22～250V
消費電力	3VA	3VA
動作周囲温度	-20℃～+70℃	-20℃～+70℃
出力	構成：2c(DPDT)、容量：AC1250VA　DC72W	構成：2c(DPDT)、容量：AC1250VA　DC72W
最高検出感度	0.02	0.02
ケース材質	ADC	ADC
保護等級	IP67	IP67
配線口	M20×1.5（配線口2個）	M20×1.5（配線口2個）
最大開閉電圧	AC250V	AC250V
最大開閉電流	5A	5A

センサ部

型式	SHT-120-RD	SHT-130-RD
材質	SUS304	SUS304
許容温度	-20℃～+250℃	-20℃～+250℃
許容圧力	1MPa	1MPa
許容負荷重	1KN(偏荷重)	-
L寸法	184ｍｍ	min250mm max2m（フランジ接続はmin250mm）
オプション	プローブバフ仕上げ	プローブバフ仕上げ
