CV-SED シリーズ

液体中の沈殿物や堆積物を検出します

・液体内に沈殿している固形物（沈殿物・堆積物）を検出します。
・感度切替スイッチにより、液比重や沈殿物などの条件で設定が可能です。

■洗浄液中の堆積スラッジ、水中の汚泥や砂の検出などに最適です。

下記の３種類のラインナップを用意しています。
・CV-210-RD-SED：標準タイプ
・CV-310-RD-SED：プローブ延長タイプ
・CV-510-RD-SED：吊り下げタイプ

製品の特長
用途・実績
標準仕様

特長

1.　あらゆる固液分離装置に最適
砂泥やスラッジ、ペレット等の液中の沈殿物を検出する事を目的としたセンサです。液中に配置されたセンサ部に沈殿物が接触又は埋没するとリレー出力します。

2.　使用条件に合わせて感度設定可能
沈殿物の液の比重やその他諸条件により感度設定が可能です。感度切り替えスイッチによって、より最適な状態でご使用いただけます。

3.　豊富な機能を搭載
フリー電源（AC/DC22～250V）、フェールセーフ機能、CEマーク取得。

ラインナップ

⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
沈殿物
詳細測定物
液中の沈殿物（洗浄液中の堆積スラッジ、水中の汚泥や砂の検出など）
接触・非接触
接触
測定方法
振動式
防爆
無し（非防爆）
タンクの大きさ
中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置

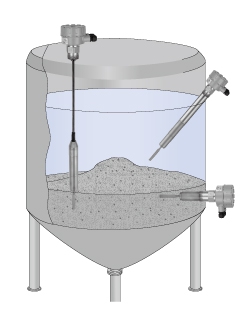

垂直（上から）　／　水平（横から）　／　斜め（横から）
詳細測定環境
原料レベル制御　／　工場廃水処理施設の沈殿槽の界面管理、下水処理場の沈殿槽の界面管理

アンプ部

型式	CV-210-RD-SED	CV-310-RD-SED	CV-510-SED
電源	AC／DC 22～250V	AC／DC 22～250V	AC／DC 2～250V
消費電力	3VA	3VA	3VA
動作周囲温度	-40℃～+70℃	-40℃～+70℃	-40℃～+70℃
出力	構成：2c(DPDT)、容量：AC2000VA DC72W	構成：2c(DPDT)、容量：AC2000VA DC72W	構成：2c(DPDT)、容量：AC2000VA DC72W
ケース材質	ADC	ADC	ADC
保護等級	IP67	IP67	IP67
配線口	M20×1.5（配線口2個）	M20×1.5（配線口2個）	M20×1.5（配線口2個）
最大開閉電圧	AC250V	AC250V	AC250V
最大開閉電流	8A	8A	8A
オプション	アンプ部分離	アンプ部分離	アンプ部分離

センサ部

型式	CV-210-RD-SED	CV-310-RD-SED	CV-510-RD-SED
材質	SUS304	SUS304	SUS304・ポリウレタン
許容温度	-40℃～+80℃	-40℃～+80℃	-40℃～+70℃
許容負荷重	100N(偏荷重)		200kg(引張り荷重)
L寸法	180mm	min330mm max2m	min410mm max20m
オプション	プローブバフ仕上げ	プローブバフ仕上げ	プローブバフ仕上げ

接続部

型式	CV-210-RD-SED	CV-310-RD-SED	CV-510-RD-SED
寸法	R1 1/2	R1 1/2	R1 1/2
材質	SUS304	SUS304	SUS304
オプション	各種フランジ	各種フランジ	各種フランジ

端子箱

型式	CV-210-SED	CV-310-SED	CV-510-SED
材質	ADC	ADC	ADC
配線口	M20×1.5（配線口2個）	M20×1.5（配線口2個）	M20×1.5（配線口2個）
保護等級	IP67	IP67	IP67
