CV シリーズ

信頼性と高感度を実現した
高性能振動式レベルスイッチ

・可動部が無く、高感度（検出可能見掛比重0.02）を実現しました。
・感度調整の必要がありません。

■粉粒体、各種パウダー、ペレット、チップ類の検出に最適です。
■高温タイプもご用意しています。（焼却灰、樹脂類など）
■付着性の高い測定物用の感度切り替えスイッチが付いています。
■CEマーク、本質安全防爆（ATEX）に対応しています。

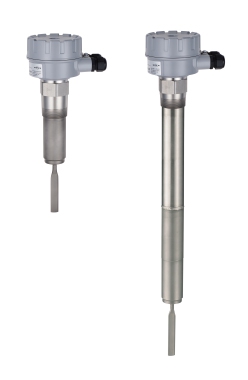

下記の３タイプを用意しています。
・CV-210-RD：標準タイプ
・CV-310-RD：プローブ延長タイプ
・CV-510-RD：吊り下げタイプ

製品の特長
用途・実績
標準仕様

特長

1.　高感度（検出可能見掛比重0.02）を実現
各種パウダーや微粉末などの粉体の検出も可能です。

2.　検出に最適なセンサ機構
振動ロッドの先端のみ検出感度が高くなっているために、タンク壁面にたまった測定物について誤検知しません。

3.　高温タイプも用意
センサ部の耐熱150℃のタイプも用意しています。

4.　豊富な機能を搭載
フリー電源（AC/DC22～250V）、フェイルセーフ機能、CEマーク

5.　本質安全防爆（ATEX）対応
レベルセンサ本体と専用バリア（CV2000AE）との組み合わせで使用します。

ラインナップ

⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
粉粒体
詳細測定物
粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など）　／　比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど）
接触・非接触
接触
測定方法
振動式
防爆
無し（非防爆）　／　本質安全防爆
タンクの大きさ
中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）　／　水平（横から）　／　斜め（横から）
詳細測定環境
高温・高圧　／　中型・大型タンクの粉粒体の計測　／　原料レベル制御

アンプ部

型式	CV-210-RD	CV-310-RD	CV-510-RD	CV2000AE[Exi] (バリア)
電源	AC／DC 22～250V	AC／DC 22～250V	AC／DC 22～250V	DC 24V
消費電力	3VA	3VA	3VA	3VA
動作周囲温度	-40℃～+70℃（防爆仕様-40℃～+60℃）	-40℃～+70℃（防爆仕様-40℃～+60℃）	-40℃～+70℃（防爆仕様-40℃～+60℃）	-40℃～+70℃（防爆仕様-40℃～+60℃）
出力	構成：2c(DPDT)、容量：AC2000VA DC72W	構成：2c(DPDT)、容量：AC2000VA DC72W	構成：2c(DPDT)、容量：AC2000VA DC72W	成：1c、容量：250V　5A
最高検出感度	0.02	0.02	0.02
ケース材質	ADC	ADC	ADC
保護等級	IP67	IP67	IP67
配線口	M20×1.5（配線口2個）	M20×1.5（配線口2個）	M20×1.5（配線口2個）
最大開閉電圧	AC250V	AC250V	AC250V
最大開閉電流	8A	8A	8A
オプション	アンプ部分離	アンプ部分離	アンプ部分離

センサ部

型式	CV-210-RD	CV-310-RD	CV-510-RD
材質	SUS304	SUS304	SUS304、ポリウレタン
許容温度	-40℃～+80℃（高温仕様：-15℃～150℃）	-40℃～+80℃（高温仕様：-15℃～150℃）	-40℃～+70℃
許容圧力	1MPa	1MPa	1MPa
許容負荷重	100N(偏荷重）	-	200Kg(引張り荷重)
L寸法	190ｍｍ	min330mm max2m	min410mm max20m
オプション	プローブバフ仕上げ	プローブバフ仕上げ	プローブバフ仕上げ

接続部

型式	CV-210-RD	CV-310-RD	CV-510-RD
寸法	R1 1/2	R1 1/2	R1 1/2
材質	SUS304	SUS304	SUS304
オプション	各種フランジ接続	各種フランジ接続	各種フランジ接続

端子箱

型式	CV-210-RD	CV-310-RD	CV-510-RD
材質	ADC	ADC	ADC
配線口	M20×1.5（配線口2個）	M20×1.5（配線口2個）	M20×1.5（配線口2個）
保護等級	IP67	IP67	IP67
