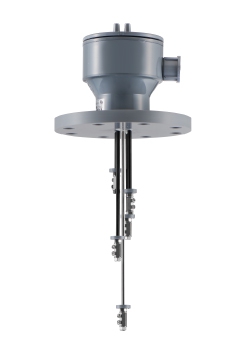

RE-G4 シリーズ

最大６点検出可能な電極式水位センサ
導電性の液体の検出に最適

・複数の検出電極を接続し、それぞれの検出電極の長さを変えることにより、多点の液面検出が可能です。
・電極の接続は7本（1本はコモン）まで可能です。
・屋外の使用も可能です。

■増幅部との組み合わせにより、導電性の液体から固定抵抗の高い液体まで対応可能です。

標準ネジ込み、標準フランジ、準標準フランジタイプを用意しています。
・RE-G4-SC□-□：標準ネジ込みタイプ
・RE-G4-FA□-□：標準フランジタイプ
・RE-G4-FB□-□：準フランジタイプ（サイズ5K50A未満不可）

製品の特長
用途・実績
標準仕様

特長

1.　電極間の微小電流の有無で液面を検出
（最大6点まで）

2.　最大7本まで必要な長さの電極棒を接続して利用可能
（7本の内、1本はCOMMON）

3.　様々な液体に対応
増巾部（リレーユニット）との組み合わせにより導電性の液体（固有抵抗の低い液）から固定抵抗の高い液体（蒸留水程度）にまで対応します。

4.　屋外でも使用可能

5.　端子台をケースに収納

6.　タンク内の蒸気にも強い構造

⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート（お見積もり用フォーム）は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
液体
詳細測定物
水道水、蒸留水　／　アルコール　／　薬液（酸・アルカリ）　／　洗浄液　／　導電性の液体の多点検出（一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など）　／　廃液
接触・非接触
接触
測定方法
電極式
防爆
無し（非防爆）
タンクの大きさ
中型（ドラム缶サイズ）
取付位置
垂直（上から）
詳細測定環境
多点の液面制御　／　ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御　／　原料レベル制御　／　ため池・河川の水位検知　／　幅広い液体（液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能）　／　上下水道の水位監視

アンプ部

型式	RE-G4-SC□-□	RE-G4-FA□-□	RE-G4-FB□-□
動作周囲温度	-20℃～+50℃（但し氷結しないこと）	-20℃～+50℃（但し氷結しないこと）	-20℃～+50℃（但し氷結しないこと）
ケース材質	PVC	PVC	PVC
保護等級	IP65相当	IP65相当	IP65相当
配線口	Rp3／4	Rp3／4	Rp3／4
オプション	市販の増幅器(リレーユニット)と組み合わせてご使用ください。	市販の増幅器(リレーユニット)と組み合わせてご使用ください。	市販の増幅器(リレーユニット)と組み合わせてご使用ください。

センサ部

型式	RE-G4-SC□-□	RE-G4-FA□-□	RE-G4-FB□-□
材質	SUS304、SUS316、チタン、ハステロイC	SUS304、SUS316、チタン、ハステロイC	SUS304、SUS316、チタン、ハステロイC
許容圧力	200kPa	200kPa	200kPa
保持電極長	80、115、150、185、220、255、290mm	80、115、150、185、220、255、290mm	80、115、150、185、220、255、290mm
最大検出点	6点	6点	6点

接続部

型式	RE-G4-SC□-□	RE-G4-FA□-□	RE-G4-FB□-□
寸法	標準ネジ込みタイプ	標準フランジタイプ	準フランジタイプ
材質	G2（PVC)	JIS 10K100A相当（PVC）	選択(但し5K50A未満は不可)
