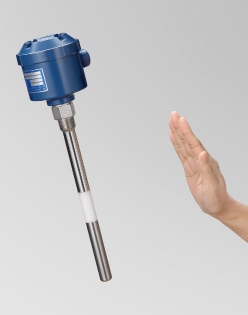

YHL タイプ

比誘電率が低い物質や比重の軽い粉粒体、
絶縁性の泡の検出に対応

・独自の高感度センサにより、比誘電率が低い物質の検出が可能です。
・絶縁性の各物質の検出に対応します。
・高感度により、非接触での測定物の検出にも対応します。

■分離型はYTL型（高感度タイプ）を推奨します。
■高感度について下記に動画でも紹介しています。

トナー、シリカ、フィルム、粉ミルクなどの比誘電率が低い測定物に最適。

製品の特長
用途・実績
標準仕様

特長

1.　絶縁性の測定物に対応
トナー、シリカ、フィルム、粉ミルクなどの比誘電率が低い測定物に最適です。
比重の軽い粉粒体や絶縁性の泡の検出にも対応します。

2.　180℃の高温条件下の検出も可能

3.　フリー電源と豊富な機能
AC85～250Vのフリー電源、IP68など、豊富な機能を搭載しています。

⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート（お見積もり用フォーム）は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
液体　／　粉粒体　／　塊体　／　泡無視
詳細測定物
水道水、蒸留水　／　アルコール　／　純水、超純水　／　腐食性液体　／　薬液（酸・アルカリ）　／　洗浄液　／　油（非防爆）　作業油　／　廃液　／　粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など）　／　比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど）　／　高温環境下の粉粒体（焼却灰、樹脂類など）　／　塊体（岩、石、砂利など）　／　泡検出、泡無視検出
接触・非接触
接触
測定方法
静電容量式
防爆
無し（非防爆）
タンクの大きさ
中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）　／　水平（横から）　／　斜め（横から）　／　下から
詳細測定環境
高温・高圧　／　配管取付　／　波立ちのある液体　／　液体でタンク深さが長い場合　／　中型・大型タンクの粉粒体の計測　／　原料レベル制御　／　食品プロセスでのCIP工程上液体の判定検出　／　ボイラー・高温・高圧タンク　／　温度、圧力などの厳しい環境や保守・点検が困難な場所

アンプ部

電源	AC 85～250V
動作周囲温度	－10℃～+60℃
出力	1c （AC250V 3A、DC30V 3A）
最高検出感度	0.2pF
ケース材質	ADC12
保護等級	IP68
配線口	G1/2
重量	約800g（ヘッド部のみ）
専用ケーブル長	1m、2m、3m(アンプ分離型3型のみ)、高周波ケーブル1m、2m、3m、5m(アンプ分離型5型のみ)

センサ部

材質	SUS304
絶縁物材質	ポリアセタール
許容温度	- 10℃～+80℃（※高温仕様も有り）
許容圧力	2MPa
許容負荷重	1kN(偏荷重)
保護等級	IP68
重量	約1400g
L寸法	250mm（標準電極）
オプション	結露対策、電極部バフ研磨仕上げ、180℃以上の高温仕様
