スイッチ

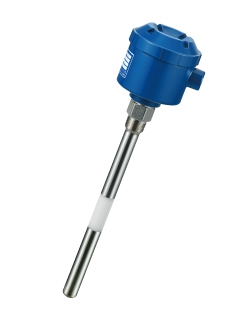

YCL タイプ
強導電性の液体・粉粒体の検出に最適
付着の多い測定物にも対応


・導電性の強い測定物に対応します。
・強導電性の付着にも対応します。
・接地電極-検出電極間の抵抗の変化をとらえて測定します。

■カーボン、味噌、シャンプーなどの導電性で付着の強い測定物に最適。


センサ電極については、標準タイプ・プローブ延長タイプ・吊り下げタイプなどの様々なバリエーションを用意しております。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴

特長

1. 導電性の測定物に対応
味噌、シャンプー、カーボンなどの強導電性の測定物に対応しています。
また、強導電性物質の付着にも対応します。

2. 過酷な条件下で信頼の安定検出を実現
高温、高圧、低温、真空、振動、耐静電気などの困難な使用環境にも対応します。

3. 高耐久性・洗浄性
センサ部に可動部がなく、高耐久性です。また、洗浄性・保守性に優れています。

4. 低消費電力のエコ設計
センサ駆動消費電力を抑え、コスト低減とエコロジーに寄与します。従来比50%以下のエコ設計です。

5. フリー電源と豊富な機能
AC/DC20~250Vのフリー電源、ディレイ機能、フェイルセーフ機能、など豊富な機能を搭載しています。


⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)
測定物
 液体  / 粘性液体  / 粉粒体  / 塊体  / 泡無視
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)  / 高温環境下の粉粒体(焼却灰、樹脂類など)  / 塊体(岩、石、砂利など)  / 泡検出、泡無視検出
接触・非接触
 接触
測定方法
 静電容量式
防爆
 無し(非防爆)
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)  / 水平(横から)  / 斜め(横から)  / 下から
詳細測定環境
 高温・高圧  / 配管取付  / 波立ちのある液体  / 液体でタンク深さが長い場合  / 中型・大型タンクの粉粒体の計測  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / ため池・河川の水位検知  / 地下ピット  / ボイラー・高温・高圧タンク  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 温度、圧力などの厳しい環境や保守・点検が困難な場所  / 上下水道の水位監視
アンプ部
電源AC/DC 20~250V
消費電力1.5VA以下
動作周囲温度-10℃~+60℃
出力1c (AC250V 3A、DC30V 3A)
最高検出感度
応答速度(ディレイ)0~10秒可変
ケース材質ADC12
保護等級IP68
配線口G1/2
重量約800g(ヘッド部のみ)
オプションOFFディレイ(0~4秒可変)、フェイルセーフH、半導体リレー出力(1a)(NPN・PNP形式にも対応)
センサ部
材質SUS304
絶縁物材質ポリアセタール
許容温度- 10℃~+80℃(※高温仕様も有り)
許容圧力2MPa
許容負荷重1kN(偏荷重)
保護等級IP68
重量約1400g
L寸法250mm(標準電極)
オプション結露対策、電極部バフ仕上(#400相当)、材質変更、180℃以上の高温仕様
接続部
寸法R3/4 および各種フランジ
材質材質:SUS304 (材質変更可能)
オプション接続部材質・サイズ変更
