静電容量式
スイッチ
YAE シリーズ
従来の静電容量式レベルスイッチの
イメージを一新した防爆対応製品
・液体・スラリー・腐食性液体・粉粒体・界面・泡の検出に最適です。
・高温、低温、高圧、真空など過酷な環境でも使用できます。
・付着など、フロート式や電極式などの問題点を解消します。
・ほとんどの測定物に対応し、従来の静電容量式の欠点も解消しました。
■本質安全防爆構造の国内認証ExiaⅡCT6を取得しています。
■国際規格のIEC防爆規格（IECEx認証）にも対応しています。
■中国防爆（GB認証及びEx-CCC認証）、韓国防爆、台湾防爆にも対応。
■NK船級規格（日本海事協会）認証取得しています。
センサ部は、腐食性液体対応の「チュービング型」、最長10ｍ対応の「ワイヤー型」、配管用の「パイプライン型」、電極長の変更可能な「アジャスタブル型」など様々な仕様を用意しています。※詳細は「外形図」をご覧下さい。
- 製品の特長
- 用途・実績
- 標準仕様
特長
1. 様々な測定物「液体、粘性液体、粉粒体、界面、泡など」を検知可能汚泥などの導電性液体の付着やスラリー、チョコレート、生コンなどの付着も対応します。
粉粒体の付着や接着剤などの強力な付着にも対応します。界面や泡の検出も可能です。
2. 超高温、極低温などの過酷な条件にも対応
高温、高圧、低温、真空、振動、耐静電気などの困難な使用環境にも対応します。
300℃以上の超高温や－200℃の極低温にも対応します。
3. AC/DCのフリー電源、無接点出力も可能
AC/DC20～250Vの幅広いフリー電源で、世界各国で使用できます。
接点出力は勿論、無接点出力（NPN/PNP）、シーケンサ出力にも対応します。
4. 波立ちや故障時のフェイルセーフにも対応
ディレイ機能も搭載し、波立ちやチャタリングにも対応します。
万一の故障時の為にフェイルセーフ機能も標準搭載しています。
5. 各種認証規格にも対応
・国内防爆（TIIS：本質安全防爆）ExiaⅡCT6を取得しています。
・国際規格であるIEC防爆(IECEx)※に対応。中国防爆（GB認証及びEx-CCC認証）※、韓国防爆（KCs）、台湾防爆（TS）※にも対応。
※は電極仕様により防爆温度等級(T6/T4/T3/T2)が異なります。別途お問合せ下さい。
・NK船級規格（日本海事協会）認定取得しています。
ユニット構成

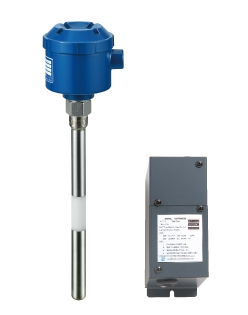

ユニット構成は「センサ部」と「バリア部」と接続して使用します。センサ部は、アンプ内蔵の「一体型」とアンプ別置の「分離型」がございます。
| 用途 |
|---|
| 残量検出(レベルスイッチ) |
| 測定物 |
| 液体 ／ 粘性液体 ／ 粉粒体 ／ 塊体 ／ 界面 ／ 泡 ／ 泡無視 |
| 詳細測定物 |
| 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 腐食性液体 ／ 薬液（酸・アルカリ） ／ 洗浄液 ／ 油（非防爆） 作業油 ／ 油（防爆） 燃料タンク、灯油 ／ 廃液 ／ 粘性液体・スラリー・スラッジ（塗料、接着剤、蜂蜜） ／ 導電性が強く付着が多い物質 （汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど） ／ 粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など） ／ 比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど） ／ 高温環境下の粉粒体（焼却灰、樹脂類など） ／ 塊体（岩、石、砂利など） ／ 液化ガス（液化窒素、液化水素、LNG、LPGなど） ／ 泡検出、泡無視検出 ／ 界面検出（油水界面など） |
| 接触・非接触 |
| 接触 |
| 測定方法 |
| 静電容量式 |
| 防爆 |
| 本質安全防爆 ／ 本質安全防爆（中国防爆） ／ 本質安全防爆（韓国防爆） |
| タンクの大きさ |
| 小型（小型容器サイズ） ／ 中型（ドラム缶サイズ） ／ 大型（貯水・貯蔵タンクサイズ） |
| 取付位置 |
| 垂直（上から） ／ 水平（横から） ／ 斜め（横から） ／ 下から |
| 詳細測定環境 |
| 高温・高圧 ／ 配管取付 ／ 波立ちのある液体 ／ 液体の流れがある場合 ／ 液体でタンク深さが長い場合 ／ 中型・大型タンクの粉粒体の計測 ／ 原料レベル制御 ／ 食品プロセスでのCIP工程上液体の判定検出 ／ 地下ピット ／ ボイラー・高温・高圧タンク ／ 温度、圧力などの厳しい環境や保守・点検が困難な場所 |
アンプ部
| 型式 | YAE-13（アンプ一体型） | YAE-33（アンプ分離型3型） | YAE-53（アンプ分離型5型） |
|---|---|---|---|
| 電源 | AC／DC 20～250V | AC／DC 20～250V | AC／DC 20～250V |
| 消費電力 | 1.5VA | 1.5VA | 1.5VA |
| 動作周囲温度 | －10℃～+60℃ （バリア部）、－25℃～+50℃（一体型アンプ部）(結露のないこと) | －10℃～+60℃ （バリア部）、－25℃～+50℃（一体型アンプ部）(結露のないこと) | －10℃～+60℃ （バリア部）、－25℃～+50℃（一体型アンプ部）(結露のないこと) |
| 出力 | 1c（AC250V 3A、DC30V 3A ） | 1c（AC250V 3A、DC30V 3A ） | 1c（AC250V 3A、DC30V 3A ） |
| 最高検出感度 | 0.5pF | 0.5pF | 0.5pF |
| 応答速度（ディレイ） | ONディレイ(0～10秒可変) | ONディレイ(0～10秒可変) | ONディレイ(0～10秒可変) |
| ケース材質 | ADC12 | ADC12 | |
| 保護等級 | IP20相当（バリア部）、IP68（アンプ部） | IP20相当（バリア部、アンプ部） | IP20相当（バリア部）、IP67（アンプ部） |
| 配線口 | G1/2（アンプ部） | BNCコネクタ | G1/2（アンプ部） |
| 重量 | 約400g（バリア部）、約800g（アンプ部） | 約400g（バリア部）、約380g（アンプ部） | 約400g（バリア部）、約1800g（アンプ部） |
| 専用ケーブル長 | 1m、2m、3m | 高周波ケーブル1m、2m、3m、5m | |
| 防爆規格 | 本質安全防爆規格(日本防爆TIIS) ExiaⅡCT6、IEC防爆防爆(IECEx)、中国防爆(GB及びCCCEx)、韓国防爆(KCs) | 本質安全防爆規格(日本防爆TIIS) ExiaⅡCT6、IEC防爆防爆(IECEx)、中国防爆(GB及びCCCEx)、韓国防爆(KCs) | 本質安全防爆規格(日本防爆TIIS) ExiaⅡCT6、IEC防爆防爆(IECEx)、中国防爆(GB及びCCCEx)、韓国防爆(KCs) |
| オプション | OFFディレイ、フェイルセーフH | OFFディレイ、フェイルセーフH | OFFディレイ、フェイルセーフH |
センサ部
| 型式 | YAE-13（アンプ一体型） | YAE-33（アンプ分離型3型） | YAE-53（アンプ分離型5型） |
|---|---|---|---|
| 材質 | SUS304 （材質変更可能） | SUS304 （材質変更可能） | SUS304 （材質変更可能） |
| 絶縁物材質 | ポリアセタール・PTFE （材質変更可能） | ポリアセタール・PTFE （材質変更可能） | ポリアセタール・PTFE （材質変更可能） |
| 許容温度 | -10℃～+80℃ （180℃）※ご要望に応じて高温タイプも製作可能 | -10℃～+80℃ （180℃）※ご要望に応じて高温タイプも製作可能 | -10℃～+80℃ （180℃）※ご要望に応じて高温タイプも製作可能 |
| 許容圧力 | 2MPa | 2MPa | 2MPa |
| 保護等級 | IP68（一体型アンプ部） | IP65 | IP67 |
| L寸法 | 230ｍｍ（標準電極） | 230ｍｍ（標準電極） | 230ｍｍ（標準電極） |
| オプション | 結露対策、バフ仕上(#400相当)、材質変更（SUS304、SUS316L）、高温仕様（180℃）、低温仕様（-25℃） | 結露対策、バフ仕上(#400相当)、材質変更（SUS304、SUS316L） | 結露対策、バフ仕上(#400相当)、材質変更（SUS304、SUS316L） |
接続部
| 型式 | YAE-13（アンプ一体型） | YAE-33（アンプ分離型3型） | YAE-53（アンプ分離型5型） |
|---|---|---|---|
| 寸法 | R3／4 および各種フランジ （変更可能） | R3／4 および各種フランジ （変更可能 | R3／4 および各種フランジ （変更可能 |
| 材質 | SUS304 （材質変更可能） | SUS304 （材質変更可能） | SUS304 （材質変更可能） |
| オプション | 材質、サイズ変更 | 材質、サイズ変更 | 材質、サイズ変更 |
動画
（1）動画で＜付着対応＞を実演しています
（2）動画で＜粉体・粒体検出＞を実演しています
（3）動画で＜静電容量式レベルスイッチの動作原理＞を解説しています
（2）動画で＜粉体・粒体検出＞を実演しています
（3）動画で＜静電容量式レベルスイッチの動作原理＞を解説しています
