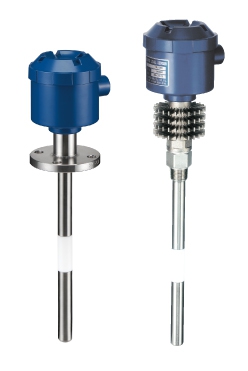

静電容量式
スイッチ
YAL シリーズ
従来の静電容量式レベルスイッチの
イメージを一新したベストセラー
・液体・スラリー・腐食性液体・粉粒体・界面・泡の検出に最適です。
・高温、低温、高圧、真空など過酷な環境でも使用できます。
・付着など、フロート式や電極式などの問題点を解消します。
・ほとんどの測定物に対応し、従来の静電容量式の欠点も解消しました。
■一体型・DC24V電源は、CEマークに対応しています。
■付着対応について、下記に動画でも紹介しています。
センサ部は、腐食性液体対応の「チュービング型」、最長10ｍ対応の「ワイヤー型」、配管用の「パイプライン型」、電極長の変更可能な「アジャスタブル型」など様々な仕様を用意しています。※詳細は「外形図」をご覧下さい。
- 製品の特長
- 用途・実績
- 標準仕様
特長
1. 様々な測定物「液体、粘性液体、粉粒体、界面、泡など」を検知可能汚泥などの導電性液体の付着やスラリー、チョコレート、生コンなどの付着も対応します。
粉粒体の付着や接着剤などの強力な付着にも対応します。界面や泡の検出も可能です。
2. 超高温、極低温などの過酷な条件にも対応
高温、高圧、低温、真空、振動、耐静電気などの困難な使用環境にも対応します。
300℃以上の超高温や－200℃の極低温にも対応します。
3. AC/DCのフリー電源、無接点出力も可能
AC/DC20～250Vの幅広いフリー電源で、世界各国で使用できます。
接点出力は勿論、半導体リレー出力(1a)（NPN/PNP形式）の選択が可能で、シーケンサ接続にも対応します。
4. 波立ちや故障時のフェイルセーフにも対応
ディレイ機能も搭載し、波立ちやチャタリングにも対応します。
万一の故障時の為にフェイルセーフ機能も標準搭載しています。
5. メンテナンス用の動作チェック機能を搭載
メンテナンス時に動作チェックボタンを押すことで製品確認を行う事が可能です。
定期点検時に動作確認を短時間で行えます。⇒ 詳しくは、こちら
6. CEマーク取得製品
YALシリーズ（一体型・DC24V電源使用の場合）は、CEマークを取得しています。
※CE非対応品もございますので、CE対応品をお求めの場合はその旨ご指定下さい。
ユニット構成
ユニット構成はアンプ内蔵の「一体型」とアンプ別置の「分離型」がございます。
| 用途 |
|---|
| 残量検出(レベルスイッチ) |
| 測定物 |
| 液体 ／ 粘性液体 ／ 粉粒体 ／ 塊体 ／ 界面 ／ 泡 ／ 泡無視 |
| 詳細測定物 |
| 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 腐食性液体 ／ 薬液（酸・アルカリ） ／ 洗浄液 ／ 油（非防爆） 作業油 ／ 廃液 ／ 粘性液体・スラリー・スラッジ（塗料、接着剤、蜂蜜） ／ 導電性が強く付着が多い物質 （汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど） ／ 粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など） ／ 比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど） ／ 高温環境下の粉粒体（焼却灰、樹脂類など） ／ 塊体（岩、石、砂利など） ／ 液化ガス（液化窒素、液化水素、LNG、LPGなど） ／ 泡検出、泡無視検出 ／ 界面検出（油水界面など） |
| 接触・非接触 |
| 接触 |
| 測定方法 |
| 静電容量式 |
| 防爆 |
| 無し（非防爆） |
| タンクの大きさ |
| 小型（小型容器サイズ） ／ 中型（ドラム缶サイズ） ／ 大型（貯水・貯蔵タンクサイズ） |
| 取付位置 |
| 垂直（上から） ／ 水平（横から） ／ 斜め（横から） ／ 下から |
| 詳細測定環境 |
| 高温・高圧 ／ 配管取付 ／ 波立ちのある液体 ／ 液体の流れがある場合 ／ 液体でタンク深さが長い場合 ／ 中型・大型タンクの粉粒体の計測 ／ 原料レベル制御 ／ 食品プロセスでのCIP工程上液体の判定検出 ／ 地下ピット ／ ボイラー・高温・高圧タンク ／ 温度、圧力などの厳しい環境や保守・点検が困難な場所 |
アンプ部
| 型式 | YAL-13（アンプ一体型） | YAL-33（アンプ分離型3型） | YAL-53（アンプ分離型5型） |
|---|---|---|---|
| 電源 | AC／DC 20～250V | AC／DC 20～250V | AC／DC 20～250V |
| 消費電力 | 1.5VA以下 | 1.5VA以下 | 1.5VA以下 |
| 動作周囲温度 | －25℃～+60℃（結露のないこと） | －25℃～+60℃（結露のないこと） | －25℃～+60℃（結露のないこと） |
| 出力 | 1c（AC250V 3A、DC30V 3A | 1c（AC250V 3A、DC30V 3A | 1c（AC250V 3A、DC30V 3A |
| 最高検出感度 | 0.5pF | 0.5pF | 0.5pF |
| 応答速度（ディレイ） | ONディレイ（0～10秒可変） | ONディレイ（0～10秒可変） | ONディレイ（0～10秒可変） |
| ケース材質 | ADC12 | ADC12 | |
| 保護等級 | IP68 | IP20相当 | IP67 |
| 配線口 | G1/2 | BNCコネクタ | G1/2 |
| 重量 | 800g（ヘッド部のみ） | 約380g | 約1800g |
| 専用ケーブル長 | 1m、2m、3m | 高周波ケーブル1m、2m、3m、5m | |
| オプション | OFFディレイ(0～4秒可変)、フェイルセーフH、半導体リレー出力(1a)(NPN・PNP形式にも対応) | OFFディレイ(0～4秒可変)、フェイルセーフH、半導体リレー出力(1a)(NPN・PNP形式にも対応) | OFFディレイ(0～4秒可変)、フェイルセーフH、半導体リレー出力(1a)(NPN・PNP形式にも対応) |
センサ部
| 型式 | YAL-13（アンプ一体型） | YAL-33（アンプ分離型3型） | YAL-53（アンプ分離型5型） |
|---|---|---|---|
| 材質 | SUS304 （材質変更可能） | SUS304 （材質変更可能） | SUS304 （材質変更可能） |
| 絶縁物材質 | ポリアセタール・PTFE （材質変更可能） | ポリアセタール・PTFE （材質変更可能） | ポリアセタール・PTFE （材質変更可能） |
| 許容温度 | -10℃～+80℃ （180℃）※ご要望に応じて高温タイプも製作可能 | -10℃～+80℃ （180℃）※ご要望に応じて高温タイプも製作可能 | -10℃～+80℃ （180℃）※ご要望に応じて高温タイプも製作可能 |
| 許容圧力 | 2MPa | 2MPa | 2MPa |
| 保護等級 | IP68 | IP65 | IP67 |
| L寸法 | 250ｍｍ（標準電極） | 250ｍｍ（標準電極） | 250ｍｍ（標準電極） |
| オプション | 結露対策、バフ仕上(#400相当)、材質変更（SUS316、SUS316L）、高温仕様（180℃以上）、低温仕様（-25℃） | 結露対策、バフ仕上(#400相当)、材質変更（SUS316、SUS316L） | 結露対策、バフ仕上(#400相当)、材質変更（SUS316、SUS316L） |
接続部
| 型式 | YAL-13（アンプ一体型） | YAL-33（アンプ分離型3型） | YAL-53（アンプ分離型5型） |
|---|---|---|---|
| 寸法 | R3／4 および各種フランジ （変更可能） | R3／4 および各種フランジ （変更可能） | R3／4 および各種フランジ （変更可能） |
| 材質 | SUS304 （材質変更可能） | SUS304 （材質変更可能） | SUS304 （材質変更可能） |
| オプション | 材質・サイズ変更 | 材質・サイズ変更 | 材質・サイズ変更 |
動画
（1）動画で＜付着対応＞を実演しています
（2）動画で＜粉体・粒体検出＞を実演しています
（3）動画で＜静電容量式レベルスイッチの動作原理＞を解説しています
（2）動画で＜粉体・粒体検出＞を実演しています
（3）動画で＜静電容量式レベルスイッチの動作原理＞を解説しています
