音叉式
スイッチ
VLS シリーズ

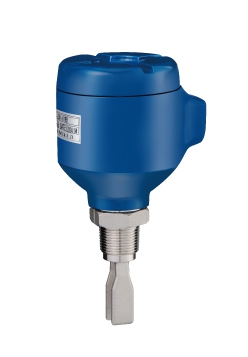

高感度でタンク・配管内の様々な液体検出が可能な
音叉式レベルスイッチ
![](../../S8/up_img/1720570126-051198_4.jpg?r=828694650)
・高感度でタンク・配管内の様々な液体に対応します。
・電気的物性変化や液種の変更にも対応します。
・初期設定・感度調整が不要です。
■スライドスイッチで動作設定の切替可能です。
■ディレイ機能などを標準搭載しています。
![](../photo/icon/icon_lineup_02.gif)
・標準タイプ
・プローブ延長タイプ
・ヘルール接続タイプ
- 製品の特長
- 用途・実績
- 標準仕様
用途 |
---|
残量検出(レベルスイッチ) |
測定物 |
液体 |
詳細測定物 |
水道水、蒸留水 / アルコール / 純水、超純水 / 洗浄液 / 油(非防爆) 作業油 / 油(防爆) 燃料タンク、灯油 / 廃液 |
接触・非接触 |
接触 |
防爆 |
無し(非防爆) |
タンクの大きさ |
小型(小型容器サイズ) / 中型(ドラム缶サイズ) / 大型(貯水・貯蔵タンクサイズ) |
取付位置 |
垂直(上から) / 水平(横から) |
詳細測定環境 |
配管取付 / 波立ちのある液体 / 液体の流れがある場合 / 液体でタンク深さが長い場合 / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御 / 原料レベル制御 / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能) / 上下水道の水位監視 / タンクの上部に取り付けができない場合 |
アンプ部
電源 | DC 24V ±10% |
---|---|
消費電力 | 1.0W以下 |
動作周囲温度 | -20℃∼+60℃ |
出力 | 1a 接点 負荷電圧350V、負荷電流120mA |
最高検出感度 | 液比重0.6~2.0 |
応答速度(ディレイ) | 0.5~10秒 可変 |
ケース材質 | ADC12 |
保護等級 | IP67 |
配線口 | M20×P1.5 |
重量 | 約600g |
センサ部
材質 | SCS16 |
---|---|
許容温度 | -20℃∼+150℃ |
接続部
寸法 | R3/4 ネジ ※変更可能 |
---|---|
材質 | SCS16 |
オプション | 接続 R1ネジ、各種ヘルール変更可能 |
動画
※動画で<音叉式レベルスイッチの動作原理>を解説しています
