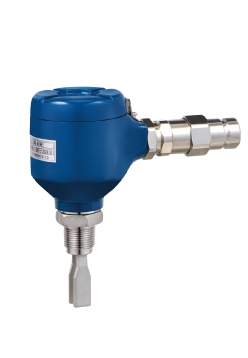

VLD シリーズ

高感度でタンク・配管内の様々な液体検出が可能な
耐圧防爆対応の音叉式レベルスイッチ

・高感度でタンク・配管内の様々な液体に対応します。
・電気的物性変化や液種の変更にも対応します。
・初期設定・感度調整が不要です。

■耐圧防爆（防爆規格ExdbⅡCT4Gb）を取得しています。
■スライドスイッチで動作設定の切替可能です。
■ディレイ機能などを標準搭載しています。

標準仕様以外にも、使用条件に合わせた各種タイプを用意しています。
・ネジ込みタイプ（標準）、フランジタイプ
・ヘルールフランジタイプ、長尺タイプ、耐食対応タイプ

製品の特長
用途・実績
標準仕様

特長

1.　高感度で様々な液体に対応
液体の電気的物性変化や液種の変更に対応します。多少の付着にも対応可能です。
　
2.　簡単設定と高機能を両立
感度の調整不要です。スライドスイッチで動作設定の切替が可能です。ディレイ機能などを標準搭載しています。

3.　センサ電極等のカスタマイズも可能
センサの寸法や接続部の変更が可能です。

4.　LED動作表示
LEDランプで動作やセンサの状態を確認することができます。

5.　耐圧防爆に対応（ExdbⅡCT4Gb）

ラインナップ

※耐熱タイプは近日発売予定

⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート（お見積もり用フォーム）は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量検出(レベルスイッチ)
測定物
液体
詳細測定物
水道水、蒸留水　／　アルコール　／　純水、超純水　／　洗浄液　／　油（非防爆）　作業油　／　油（防爆）　燃料タンク、灯油　／　廃液
接触・非接触
接触
防爆
耐圧防爆
タンクの大きさ
小型（小型容器サイズ）　／　中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）　／　水平（横から）
詳細測定環境
配管取付　／　波立ちのある液体　／　液体の流れがある場合　／　液体でタンク深さが長い場合　／　ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御　／　原料レベル制御　／　幅広い液体（液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能）　／　上下水道の水位監視　／　タンクの上部に取り付けができない場合

アンプ部

型式	VLD-23N2
電源	DC 20～250V、AC85～250V
消費電力	2.0VA以下（AC200V時）
動作周囲温度	-20℃∼+60℃
出力	半導体リレー出力1a　負荷電圧350V、負荷電流120mA
最高検出感度	液比重0.6～2.0
応答速度（ディレイ）	ON/OFF 0.5～10秒可変
ケース材質	アルミダイカスト
保護等級	IP67
配線口	M20×P1.5
重量	約600g

センサ部

材質	フォーク部：SCS16
許容温度	-20℃∼+80℃（高温仕様+150℃）
許容圧力	2MPa
オプション	フォーク部バフ仕上（#400相当）
