ULM シリーズ
軽量でコンパクトな本質安全防爆対応
超音波式レベル計


・軽量でコンパクト設計なので取り付けや配線が容易です。
・ティーチング機能など豊富な機能を搭載しています。
・爆発性雰囲気の液面計測などに対応します。
・配線が容易な2線式です。

■本質安全防爆(国内防爆・ATEX)に対応しています。
 レベルメータ本体と専用バリアとの組み合わせで使用します。
■CEマーク取得製品です。


測定レンジによって選ぶことが出来ます。
・ULM-70Xi-02:測定レンジ0.15~2m
・ULM-70Xi-06:測定レンジ0.25~6m
防爆の場合は、バリア(IRU-420)と接続することによって使用します。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴
防爆対応品は上記のバリアと組み合わせて使用します

特長

1. 本質安全防爆対応
国内防爆(TIIS)に対応。(ExiaⅡBT5Ga/Gb)
欧州における防爆指令(ATEX指令)にも対応しています。(ExⅡ1/2GExiaⅡBT5)
CE認証も取得しています。

2. 高機能
感度設定やティーチングモード、表示単位の設定が可能です。障害物などから起因する不良反射を識別します。

3. 設定が容易
タンク内に測定物がなくても簡単に設定が可能です。

4. OLEDディスプレイ付
蓋を開けずに測定値を確認できます。

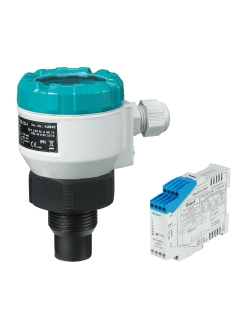

ユニット構成

防爆の場合は「本体」と左記の「バリア(IRU-420)」を接続して使用します。




⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体  / 粘性液体  / 粉粒体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 導電性の液体の多点検出 (一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など)  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)
接触・非接触
 非接触
測定方法
 超音波式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 小型(小型容器サイズ)  / 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 中型・大型タンクの粉粒体の計測  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / ため池・河川の水位検知  / 地下ピット  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
アンプ部
型式ULM-70Xi-02ULM-70Xi-06IRU-420-I-(電源仕様)IRU-420-U-(電源仕様)
電源DC18~30VDC18~30V230V:AC 60~230V 50/60Hz、DC 85~230V (+10%) 24V:AC 18~30V 50/60Hz、DC 18~40V (+10%)230V:AC 60~230V 50/60Hz、DC 85~230V (+10%) 24V:AC 18~30V 50/60Hz、DC 18~40V (+10%)
出力電流出力 DC4~20mA (負荷抵抗270Ω)電流出力 DC4~20mA (負荷抵抗270Ω)電流出力(DC4~20mA)、センサ信号入力(DC4~20mA)電圧出力(DC0~10V)、センサ信号入力(DC4~20mA)
測定精度±0.5% F.S.±0.5% F.S.
分解能1mm2mm
測定周期1~4秒1~4秒
ケース材質アルミニウム合金アルミニウム合金
保護等級IP67IP67
配線口ケーブルグランド(ケーブル径φ6~8mm(0.5~0.75sq)のツイストペアケーブルを推奨します。)ケーブルグランド(ケーブル径φ6~8mm(0.5~0.75sq)のツイストペアケーブルを推奨します。)
重量300g400g
防爆規格ExiaⅡBT5Ga/GbExiaⅡBT5Ga/Gb[Ex ia] ⅡB[Ex ia] ⅡB
センサ部
型式ULM-70Xi-02ULM-70Xi-06IRU-420-I-(電源仕様)IRU-420-U-(電源仕様)
材質送受信面(PVDF)送受信面(PVDF)
許容温度-30℃~+70℃-30℃~+70℃
許容圧力大気圧大気圧
測定範囲0.15~2m(環境により測定距離が短くなる場合があります)0.25~6m(環境により測定距離が短くなる場合があります)
超音波周波数120kHz75kHz
ビーム角10°14°
接続部
型式ULM-70Xi-02ULM-70Xi-06
寸法G1G1 1/2
材質PPPP
端子箱
型式ULM-70Xi-02ULM-70Xi-06IRU-420-I-(電源仕様)IRU-420-U-(電源仕様)
材質アルミニウム合金アルミニウム合金ポリカーボネートポリカーボネート
保護等級IP67IP67
動画
※動画で<超音波式レベル計の動作原理>を解説しています
