レベル計(連続タイプ)

​静電容量式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
連続タイプ
MDL シリーズ
表示機能+4接点を自由に設定可能
0.1m~10mに対応する高機能レベルセンサ


・本製品1台で表示器+多点検知レベルセンサとして使用可能です。
 液体・スラリー・腐食性液体・粉粒体・界面・泡の計測に対応します。
・高温、低温、高圧、真空など過酷な環境でも使用できます。
・付着、波立ちなど、フロート式や超音波式などの問題点を解消します。

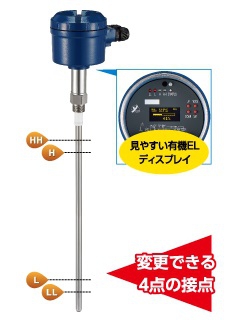

■計測値や設定値を有機ELディスプレイで「クリア」に表示。
■4点の接点(警報)出力を「自由に変更可能」です。


センサ部は、腐食性液体対応の「チュービング型」、最長10m対応の「ワイヤー型」、など様々な仕様を用意しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長


1. 本製品1台で表示器+多点検知レベルセンサとして使用可能
他機器を接続することなしに、本製品1台で連続指示表示と多点検知出力を行うことが可能です。
従来のフロート式や電極式と異なり、難しい液体や粉粒体の計測、検出ポイントや動作方向も自由に設定可能です。
残量レベルが見やすい有機ELディスプレイを採用。高い視認性を実現し、様々な方向から「レベル測定値」などを表示します。



2. 4点の接点位置を自由に設定・変更可能
残量レベルの任意のポイントや動作方向(上昇ON、下降ONなど)を自由に設定・変更可能。
上限・下限等の警報にも使用可能。パネルLEDにも点灯・消灯で表示されます。

3. ディスプレイと押しボタンで簡単に設定可能
初期調整も画面を見ながら押しボタンで簡単に設定可能。各種設定や4点の接点の設定・変更も可能です。

4. 難しい測定物にも対応可能
液体、粘性液体(スラリー)、腐食性液体、粉粒体、界面、泡、液化ガス等の計測に対応します。
高温、低温、高圧、真空など過酷な環境でも使用できます。

5. 様々な現場に対応する堅牢設計
屋外防水(IP67)にも対応します。測定条件に合わせて電極の長さや太さも変更可能。
10mの大型タンクや2MPaの耐圧、200℃の高温、波立ち等にも対応します。



アプリケーション


難しい測定物にも対応可能。様々なプロセスや用途に合わせたラインナップと機能をご用意しています。




⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体  / 粘性液体  / 粉粒体  / 塊体  / 界面  / 泡
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 導電性の液体の多点検出 (一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など)  / 油(非防爆) 作業油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)  / 高温環境下の粉粒体(焼却灰、樹脂類など)  / 塊体(岩、石、砂利など)  / 液化ガス(液化窒素、液化水素、LNG、LPGなど)  / 泡検出、泡無視検出  / 界面検出(油水界面など)
接触・非接触
 接触
測定方法
 静電容量式
防爆
 無し(非防爆)
タンクの大きさ
 小型(小型容器サイズ)  / 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 高温・高圧  / 多点の液面制御  / 波立ちのある液体  / 液体の流れがある場合  / 液体でタンク深さが長い場合  / 中型・大型タンクの粉粒体の計測  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / ため池・河川の水位検知  / 食品プロセスでのCIP工程上液体の判定検出  / 地下ピット  / ボイラー・高温・高圧タンク  / 温度、圧力などの厳しい環境や保守・点検が困難な場所  / 上下水道の水位監視
アンプ部
電源AC/DC 20~250V
消費電力2.0W(DC24V)、3.0A(AC100V)、4.0VA(AC250V)
動作周囲温度−10℃∼+60℃(結露のない事)
出力電流出力:DC4~20mA (最大負荷500Ω)警報出力:コモン共通半導体リレー出力(1a)(NPN・PNP対応)出力4点(40mA以下)AC/DC 250V
測定精度±1%以内 ※機器総合精度は電極仕様や使用条件によりこの範囲外になる事があります。
応答速度(ディレイ)約0.05~15秒可変
保護等級アンプ一体型:IP67(窓付き蓋の場合IP65) アンプ分離型(5型):IP65
配線口G1/2
専用ケーブル長アンプ分離型(5型)2m、3m、5m、10mの中から選択してください。
センサ部
型式H2被覆電極H2耐熱裸電極C3被覆ワイヤ
材質外被PFA(内部電極SUS316L)SUS304被覆ワイヤ ETFE+SUS304
絶縁物材質PTFEPTFEポリアセタール
シール部材質バイトンバイトンバイトン
許容温度-10℃~+150℃ (高温仕様タイプもございます)-10℃~+200℃-10~80℃ (高温仕様タイプもございます)
許容圧力2MPa ※許容圧力は接続部の構造によります2MPa ※許容圧力は接続部の構造によります2MPa ※許容圧力は接続部の構造によります
保護等級IP67IP67IP67
L寸法最長3700mm最長3700mm最長10m
オプション結露対策、高温仕様、材質変更結露対策、電極部バフ仕上(#400相当)、材質変更結露対策、高温仕様、材質・サイズ変更
接続部
型式H2被覆電極H2耐熱裸電極C3被覆ワイヤ
寸法R3/4JIS5K25AJIS5K50A
材質SUS304SUS304SUS304
オプション材質変更、接続部変更(各種フランジ、ネジ込み)続材質変更、接部変更(各種フランジ、ネジ込み)材質変更、接続部変更(各種フランジ、ネジ込み)
