製品紹介 -product-

その他センシング機器

​物質変化監視計

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
その他

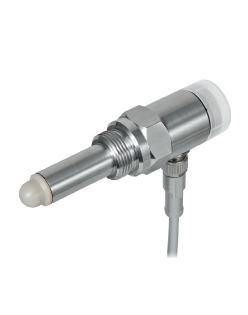

HFS タイプ
1台で幅広い測定物に対応します
液種判別も可能な高周波式レベルスイッチ


・高周波信号を発信し、インピーダンス変化を捉え検知します。
・様々な液体、界面、粉粒体(比重の軽い粉は除く)に対応します。
・本製品1台で「導電性から絶縁性まで」幅広い測定物を検知可能。

■高粘度の付着や「クリーム・ペースト状」にも対応します。
■オプションで液種判別センサとしても使用可能。
■出力は配線切替によるNPN出力とPNP出力を用意しています。


オプションで2つの出力(2つの閾値)にも対応。タンクや配管内の複数液体の「液種判別センサ」としても使用可能です。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴
電極より高周波信号を発信し、測定物のインピーダンス変化を捉えます。

特長

1. 最新技術により様々な測定物を検知可能
電極より高周波信号を発信し、インピーダンス変化をインテリジェンスに判断します。
液体、界面、粉粒体だけでなく、高粘度液体・クレーム・ペースト状も検知可能です。

2. 本製品1台で導電性から絶縁性まで幅広い測定物に対応
ほぼ全ての液体(導電性から絶縁性まで)をカバーします。
粉体・粒体も対応可能です(比重の軽い粉は除く)。

3. ワンタッチ押しボタンで簡単調整・動作ランプ搭載
測定物に合わせて3段階の感度設定も用意しています。
検出ON時に点灯する動作表示ランプを搭載(センサ外側から確認可能)しています。

4. 配管内の「液種判別センサ」としても使用可能
オプションで、2つの出力・2つの閾値設定が可能。
複数種類の液種判別センサとしても使用できます。

5. コンパクトで小さな容器や配管用に最適
コンパクトサイズなので、小さな容器や配管内にも取り付け可能です。


⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)
測定物
 液体  / 粘性液体  / 粉粒体  / 界面  / 泡無視
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 洗浄液  / 油(非防爆) 作業油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 泡検出、泡無視検出  / 界面検出(油水界面など)
接触・非接触
 接触
防爆
 無し(非防爆)
タンクの大きさ
 小型(小型容器サイズ)  / 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)  / 水平(横から)  / 斜め(横から)
詳細測定環境
 配管取付  / 波立ちのある液体  / 液体の流れがある場合  / 液体でタンク深さが長い場合  / 中型・大型タンクの粉粒体の計測  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / 食品プロセスでのCIP工程上液体の判定検出  / 地下ピット  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視  / 比重の変動がない液体
アンプ部
型式HFS-12N1
電源DC 8~28V
消費電力20mA以下
動作周囲温度-20℃~+70℃
出力NPN出力、PNP出力 (最大DC50V 200mA)
最高検出感度3段階(高・中・低)
ケース材質SUS304
保護等級IP67
配線口ケーブルコネクタ M12
専用ケーブル長無し
オプション液種判別仕様(2つの異なる閾値設定、2点出力)
センサ部
材質PEEK
シール部材質バイトン(変更可)
許容温度- 20℃~+100℃
許容圧力1MPa
保護等級IP67
L寸法49mm(R3/4ネジ)
接続部
寸法R3/4、R1/2、G1/2
材質SUS304
動画
※動画で<高周波式レベルスイッチの動作原理>を解説します
