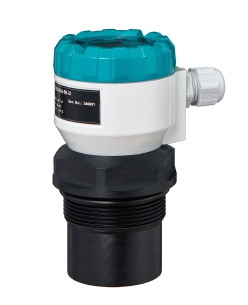

ARLM-70シリーズ

配線・取付・メンテナンス・初期設定などの
取り扱いが容易なレーダー式レベル計

・非接触で液体の連続レベル計測が可能
・最大20mまで計測可能（0.3～20mのレベル計測が可能）
・過酷な環境下でも計測可能
・初期設定が簡単で、配線が容易な2線式です

■様々な液体、粘性液体、腐食性液体などにも対応します。
■CEマーク取得製品です。

軽量でコンパクト、初期設定・取り付け・メンテナンスが容易です。

製品の特長
用途・実績
標準仕様

特長

1.　非接触でロングレンジの液体の連続レベル計測が可能
0.3～20mまで計測が可能。
様々な液体、腐食性液体やスラリーなどにも対応します。　

2.　過酷な環境下でも計測可能
圧力や温度の影響を受けません。蒸気、ガスがある場所や真空中でも計測が可能です。

3.　初期設定が簡単
ボタンで簡単に設定が可能です。感度設定も3段階の切り替えで容易です。

4.　配線が容易
配線が容易な２線式を採用しています。

5.　ティーチング機能搭載
障害物から不要反射を識別する機能を搭載しています。

6.　LCDディスプレイ付
蓋を開けずに測定値を確認することができます。

⇒ 本製品のお問い合わせは、こちら

用途
残量計測(レベルメータ・レベル計)
測定物
液体　／　粘性液体
詳細測定物
水道水、蒸留水　／　アルコール　／　純水、超純水　／　腐食性液体　／　薬液（酸・アルカリ）　／　洗浄液　／　油（非防爆）　作業油　／　廃液　／　粘性液体・スラリー・スラッジ（塗料、接着剤、蜂蜜）　／　導電性が強く付着が多い物質　（汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど）
接触・非接触
非接触
測定方法
レーダ式
防爆
無し（非防爆）
タンクの大きさ
中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）
詳細測定環境
高温・高圧　／　液体でタンク深さが長い場合　／　原料レベル制御　／　幅広い液体（液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能）　／　上下水道の水位監視

アンプ部

測定方式	FMCW（周波数変調連続波）
電源	DC 18～34V （2線式）
動作周囲温度	-30℃～70℃
出力	DC4～20mA 　最大負荷抵抗：24V(270Ω）､22V(180Ω)､20V(90Ω)
測定周波数	25GHz
測定範囲	0.3～20m
表示部	LCD
ケース材質	アルミニウム合金
保護等級	IP67
配線口	M16
重量	約0.5kg
配線ケーブル	推奨ケーブル：2芯ケーブル（0.75ｍ㎡　φ6～8ｍｍ）
ビーム角	10°
