静電容量式
連続タイプ
LB／DB シリーズ
高感度で安定した計測を実現する
静電容量式レベル計
・液体のみならず、粉粒体計測にも安定して対応します。
・広い測定範囲に渡って直線性に優れています。
・幅広い温度ドリフトにも対応します。
■非防爆タイプは、LBタイプになります。
■本質安全防爆タイプは、DBタイプになります。

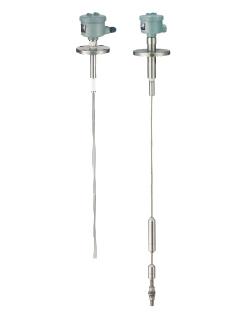

センサ部は棒状電極やワイヤー電極など様々な電極に対応します。また、本質安全防爆型も用意しています。
- 製品の特長
- 用途・実績
- 標準仕様
特長 LBタイプ（非防爆）
1. 厳しい環境下でも安定計測が可能
高感度時にも安定したレベル出力が得られます。また、耐ノイズ性に優れています。
2. 独自の計測回路で高精度計測が可能
広い測定範囲に渡って直線性に優れています。また、ガード・シールド・ケーブルの使用により、電極アンプ間ケーブルの分布容量を排除するのでケーブル容量の温度ドリフトの影響を受けません。
3. 結露等による電極絶縁不良など、微少導電性に対して安定計測
4. 稼動部が無く長寿命
特長 DBタイプ（本質安全防爆）
本質安全防爆構造とは、正常動作時は勿論のこと、安全性を損なう事故が二つ重複した時でも、爆発に至る過熱がなく、危険場所設置部の何処がショートしても、起爆性の電気火花の発生しないことが、公的機関において点火試験、その他によって確認された構造をいいます。
従って、工場電気設備防爆指針2500（本安回路の配線）に準拠して配線する限り、特別の耐圧ケース等を必要としません。
1. センサー部、ツェナーバリアーのユニット構成
2. 温度変化に対する零点精度が高い
3. アンプはカセット方式を採用で保守が容易
| 用途 |
|---|
| 残量計測(レベルメータ・レベル計) |
| 測定物 |
| 液体 ／ 粉粒体 ／ 塊体 ／ 泡無視 |
| 詳細測定物 |
| 水道水、蒸留水 ／ アルコール ／ 純水、超純水 ／ 腐食性液体 ／ 薬液（酸・アルカリ） ／ 洗浄液 ／ 油（非防爆） 作業油 ／ 油（防爆） 燃料タンク、灯油 ／ 廃液 ／ 粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など） ／ 比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど） ／ 塊体（岩、石、砂利など） ／ 泡検出、泡無視検出 |
| 接触・非接触 |
| 接触 |
| 測定方法 |
| 静電容量式 |
| 防爆 |
| 無し（非防爆） ／ 本質安全防爆 |
| タンクの大きさ |
| 中型（ドラム缶サイズ） ／ 大型（貯水・貯蔵タンクサイズ） |
| 取付位置 |
| 垂直（上から） |
| 詳細測定環境 |
| 液体でタンク深さが長い場合 ／ 中型・大型タンクの粉粒体の計測 ／ ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御 ／ 原料レベル制御 ／ 地下ピット ／ ボイラー・高温・高圧タンク ／ 上下水道の水位監視 |
アンプ部
| 型式 | LB-110型（非防爆タイプ） | DB-209型（本質安全防爆タイプ） |
|---|---|---|
| 電源 | AC105／210V±10% 50／60Hz | AC100／200V±10% 50／60Hz |
| 動作周囲温度 | -20℃～80℃ | -20℃～60℃ |
| 出力 | 電流： DC4～20mA （負荷抵抗450Ω以下）、電圧：DC0～10V （チェック用） | DC4～20mA （負荷抵抗450Ω以下） |
| 測定精度 | 直線性誤差 ±0.5% × 指示値 | 直線性誤差 1% |
| 測定範囲 | フルスケール 10～100pF可変 100～1000pF可変 2レンジ切換（その他、打ち合わせによる仕様変更も行います） | フルスケール 0～2000pF可変 |
| 温度特性 | -20℃～80℃において ゼロ点誤差 ±0.2pF（ケーブル長10m以内のとき） | -20℃～60℃においてゼロ点誤差0.2pF |
| 防爆規格 | i3aG4 |
センサ部
| 型式 | LB-110型（非防爆タイプ） | DB-209型（本質安全防爆タイプ） |
|---|---|---|
| 材質 | SUS304（S2型、S2W型） FEP（S1型） ETFE（S1W型）、（材質変更可能） | SUS304（S2型、S2W型）FEP（S1型） ETFE（S1W型） |
| 許容温度 | -5～+80℃ （標準仕様）S1型、S2型、S1W型、S2W型 Max150℃（S1T型） Max120℃（S1WT型） （高温仕様） Max180℃（S2T型） Max180℃（S2WT型） （高温仕様） | -5～+80℃ （標準仕様）S1型、S2型、S1W型、S2W型M Max150℃（S1T型） Max120℃（S1WT型） （高温仕様） Max180℃（S2T型） Max180℃（S2WT型） （高温仕様） |
| 許容圧力 | 2MPa max(20℃) | 水圧20kg／cm2max (20℃) |
接続部
| 寸法 | PT3／4および各種フランジ（3／4B以上）（S1型、S2型） PT1および各種フランジ（1B以上）（S1W型、S2W型） | PT3／4および各種フランジ（3／4B以上）（S1型、S2型） PT1および各種フランジ（1B以上）（S1W型、S2W型） |
|---|---|---|
| 材質 | SUS304（S2型、S2W型） FEP（S1型） ETFE（S1W型）、（材質変更可能） | SUS304（S2型、S2W型）FEP（S1型） ETFE（S1W型） |
