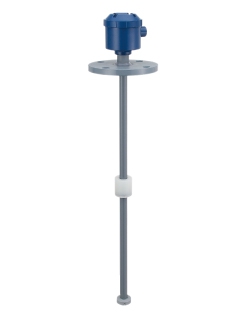

FPL シリーズ

腐食性液体や各種薬液に対応した
樹脂製タイプのフロート式液面計

・耐蝕性に優れ、腐食性液体や各種薬液などの液面計測に最適です。
・過酷な条件下においても安定した液体レベル計測が可能です。
・被測定物の電気的な物性変化にも対応します。

■腐食性液体、各種薬液の液面管理に最適です。
■簡単な初期設定（ワンタッチ押しボタン）で使用可能です。
■不感帯を大幅に縮小し、センサの広いレンジで計測可能です。

標準フランジ接続、ヘルール接続、ネジ込み接続など仕様に合わせたラインナップを用意しています。

製品の特長
用途・実績
標準仕様

特長

1.　耐蝕性に優れています
センサー部に耐蝕に優れた樹脂（PVC、PP等）を採用しています。各種薬液にも対応します。

2.　幅広い被測定物に対応
被測定物の電気的な物性変化の影響を受けません。圧力、ガス成分の影響を受けません。

3.　過酷なタンク条件に耐える安心設計
防水ハウジング（保護等級IP68）。

4.　シンプルな設定で使用可能
簡単な初期設定（ワンタッチ押しボタン）で計測が可能です。不感知部を大幅に縮小し、自由度の広いレンジで計測可能です。

5.　安定計測のための各機能を標準装備
ディレイ設定機能やウォッチドッグ機能などを標準装備しています。

⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量計測(レベルメータ・レベル計)
測定物
液体
詳細測定物
水道水、蒸留水　／　アルコール　／　純水、超純水　／　腐食性液体　／　薬液（酸・アルカリ）　／　洗浄液　／　油（非防爆）　作業油　／　廃液
接触・非接触
接触
測定方法
フロート式
防爆
無し（非防爆）
タンクの大きさ
中型（ドラム缶サイズ）
取付位置
垂直（上から）
詳細測定環境
ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御　／　原料レベル制御　／　地下ピット　／　幅広い液体（液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能）　／　上下水道の水位監視

アンプ部

電源	AC／DC 20～250V
消費電力	1.5VA以下
動作周囲温度	-10℃～+60℃
出力	DC4～20mA （最大負荷500Ω以下）、0% 記憶値に対して4.0mA出力、100% 記憶値に対して20.0mA出力
測定精度	±8mm
応答速度（ディレイ）	約0.5～180秒可変
保護等級	IP68
配線口	G1/2
オプション	RS485通信

接続部

寸法	JIS5K50A FF（変更可能）
材質	PVC
オプション	接続部変更可能（各種フランジ、各種ネジ込み)

フロート

外径寸法	Φ48×H50
材質	PP
測定可能液比重	0.85以上

ステム

外径寸法	Φ22mm
材質	PVC
L寸法（max）	最大 2000mm　※使用環境により短くなる事があります。実際の最大寸法は、弊社営業担当までお問い合わせ下さい。
オプション	材質の変更可能（SUS316、SUS316L）

フロートその他

動作周囲温度	-10℃～+50℃
検出ピッチ	最大 8mm
不感帯	比重1.0の場合ステム先端70mmとケース側30mm
許容圧力	0.2MPa ※接続部耐圧がこれ以下の場合、接続部耐圧に依ります。
保護等級	IP68
オプション	防波管、禁油処理
