レベル計(連続タイプ)

​フロート式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
連続タイプ
FXL シリーズ

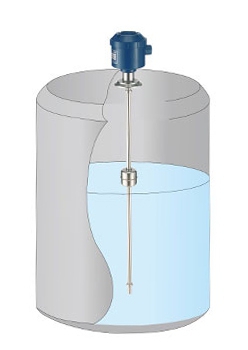

小型化と多機能を実現したフロート式液面計


・幅広い被測定物に対応します。
・液体の電気的な物性が変化した場合にも対応します。
・過酷な条件下においても安定した液体レベル計測が可能です。

■簡単な初期設定(ワンタッチ押しボタン)で使用可能です。
■不感帯を大幅に縮小し、センサの広いレンジで計測可能です。
■耐圧防爆タイプは、FXDシリーズをご覧ください。


標準フランジ接続、ヘルール接続、ネジ込み接続など仕様に合わせたラインアップを用意しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 幅広い被測定物に対応
被測定物の電気的な物性変化の影響を受けません。 タンク内温度、圧力、ガス成分の影響を受けません。

2. 過酷なタンク条件に耐える安心設計
防水ハウジング(保護等級IP68)、検出部の耐圧1MPa、耐熱100℃など様々な使用条件に対応します。

3. シンプルな設定で使用可能
簡単な初期設定(ワンタッチ押しボタン)で計測が可能です。 不感知部を大幅に縮小し、自由度の広いレンジで計測可能です。

4. 安定計測のための各機能を標準装備
ディレイ設定機能やウォッチドッグ機能などを標準装備します。




⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 洗浄液  / 油(非防爆) 作業油  / 廃液
接触・非接触
 接触
測定方法
 フロート式
防爆
 無し(非防爆)
タンクの大きさ
 中型(ドラム缶サイズ)
取付位置
 垂直(上から)
詳細測定環境
 ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / 地下ピット  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視  / 比重の変動がない液体
アンプ部
電源AC/DC 20~250V
消費電力1.5VA以下
動作周囲温度-10℃~+60℃
出力DC4~20mA (最大負荷500Ω以下)、0% 記憶値に対して4.0mA出力、100% 記憶値に対して20.0mA出力
測定精度±8mm
応答速度(ディレイ)約0.5~180秒可変
配線口G1/2
重量約800g(アンプ部のみ、電極・ケーブル含まず)
オプションRS-485通信
センサ部
型式標準フランジ型 FXL-13N1-R1110JH1 標準ヘルール型 FXL-13N1-R1110DR1標準ネジ込み型 FXL-13N1-R1110RH1
材質SUS304SUS304SUS304
許容温度-10℃~+80℃-10℃~+80℃-10℃~+80℃
許容圧力1MPa1MPa1MPa
保護等級IP68IP68IP68
オプション材質変更(SUS316・SUS316L)材質変更(SUS316・SUS316L)材質変更(SUS316・SUS316L)
接続部
型式標準フランジ型 FXL-13N1-R1110JH1標準ヘルール型 FXL-13N1-R1110DR1標準ネジ込み型 FXL-13N1-R1110RH1
寸法JIS5K50A FF IDF/ISO 2.5S (変更可能です)R2
材質SUS304 SUS304SUS304
オプション材質変更(SUS316・SUS316L)、フランジ変更材質変更(SUS316・SUS316L)、ヘルールサイズ変更材質変更(SUS316・SUS316L)、ネジサイズ変更
フロート
型式標準フランジ型 FXL-13N1-R1110JH1標準ヘルール型 FXL-13N1-R1110DR1標準ネジ込み型 FXL-13N1-R1110RH1
外径寸法Φ50×H48Φ50×H48Φ50×H48
材質SUS316L SUS316LSUS316L
測定可能液比重0.65以上0.65以上0.65以上
ステム
型式標準フランジ型 FXL-13N1-R1110JH1標準ヘルール型 FXL-13N1-R1110DR1標準ネジ込み型 FXL-13N1-R1110RH1
外径寸法Φ13mmΦ13mmΦ13mm
材質SUS304 SUS304 SUS304
L寸法(max)最大3000mm最大3000mm最大3000mm
オプション材質変更(SUS316・SUS316L)材質変更(SUS316・SUS316L)材質変更(SUS316・SUS316L)
フロートその他
型式標準フランジ型 FXL-13N1-R1110JH1標準ヘルール型 FXL-13N1-R1110DR1標準ネジ込み型 FXL-13N1-R1110RH1
許容温度-10℃~+80℃-10℃~+80℃-10℃~+80℃
検出ピッチ最大 8mm最大 8mm最大 8mm
不感帯比重1.0の場合 ステム先端36mmとケース側22mm比重1.0の場合 ステム先端36mmとケース側22mm比重1.0の場合 ステム先端36mmとケース側22mm
許容圧力1MPa ※接続部耐圧がこれ以下の場合、接続部耐圧に依ります。1MPa ※接続部耐圧がこれ以下の場合、接続部耐圧に依ります。1MPa ※接続部耐圧がこれ以下の場合、接続部耐圧に依ります。
保護等級IP68IP68IP68
オプション防波管、禁油処理、電解研磨、バフ仕上(#400)防波管、禁油処理、電解研磨、バフ仕上(#400)防波管、禁油処理、電解研磨、バフ仕上(#400)
動画
※動画で<フロート式レベル計の動作原理>を解説しています
