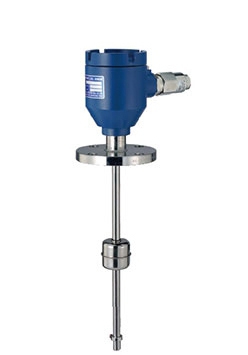

FXD シリーズ

耐圧防爆構造のフロート式液面計
FXLの高機能をそのまま受け継いでいます

・爆発性雰囲気の環境でも安定した液面のレベル計測が可能です。
・FXLシリーズの豊富な機能を受け継いだ耐圧防爆型レベル計です。
・被測定物の電気的な物性変化にも対応します。

■耐圧防爆規格（ExdⅡBT4）の製品です。
■簡単な初期設定（ワンタッチ押しボタン）で使用可能です。
■不感帯を大幅に縮小し、センサの広いレンジで計測可能です。

ガラスゲージに取り付けて、ガラスゲージ内部の液面を計測する特殊タイプも用意しております。

製品の特長
用途・実績
標準仕様

特長

1.　幅広い被測定物に対応
被測定物の電気的な物性変化の影響を受けません。タンク内温度、圧力、ガス成分の影響を受けません。

2.　過酷なタンク条件に耐える安心設計
防水ハウジング（保護等級IP65）、検出部の耐圧1MPa、耐熱100℃など様々な使用条件に対応します。

3.　シンプルな設定で使用可能
簡単な初期設定（ワンタッチ押しボタン）で計測が可能です。不感知部を大幅に縮小し、自由度の広いレンジで計測可能です。

4.　安定計測のための各機能を標準装備
ディレイ設定機能やウォッチドッグ機能などを標準装備しています。

⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
残量計測(レベルメータ・レベル計)
測定物
液体
詳細測定物
水道水、蒸留水　／　アルコール　／　純水、超純水　／　洗浄液　／　油（非防爆）　作業油　／　油（防爆）　燃料タンク、灯油　／　廃液
接触・非接触
接触
測定方法
フロート式
防爆
耐圧防爆
タンクの大きさ
中型（ドラム缶サイズ）
取付位置
垂直（上から）
詳細測定環境
ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御　／　原料レベル制御　／　地下ピット　／　幅広い液体（液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能）　／　上下水道の水位監視

アンプ部

電源	AC／DC 20～250V
消費電力	1.5VA以下
動作周囲温度	-10℃～+60℃
出力	DC4～20mA （最大負荷500Ω以下）、0% 記憶値に対して4.0mA出力、100% 記憶値に対して20.0mA出力
応答速度（ディレイ）	約0.5～180秒可変
保護等級	IP20
配線口	専用ケーブルグランド(適合ケーブル径φ10～12mm、φ8～9.9mm)
重量	約800g(アンプ部のみ、電極・ケーブル含まず)
配線ケーブル	FXDは分離型ですが専用ケーブルは不要です。アンプ-電極間の結線は、4芯、0.5sq以上のケーブル(max500m)をご使用ください。
防爆規格	耐圧防爆構造(ExdⅡBT4)
オプション	RS485通信

接続部

寸法	JIS5K50A FF
材質	SUS304
オプション	JISフランジサイズ変更

フロート

外径寸法	Φ50×H48
材質	SUS316L
測定可能液比重	0.65以上

ステム

外径寸法	Φ13mm
材質	SUS304
L寸法（max）	最大 3000mm　※使用環境により短くなる事があります。実際の最大寸法は、弊社営業担当までお問い合わせ下さい。

フロートその他

許容温度	-10℃～+100℃
検出ピッチ	最大 8mm
不感帯	比重1.0の場合ステム先端36mmとケース側22mm
許容圧力	1MPa ※接続部耐圧がこれ以下の場合、接続部耐圧に依ります。
保護等級	IP65
