レベル計(連続タイプ)

​フロート式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
連続タイプ

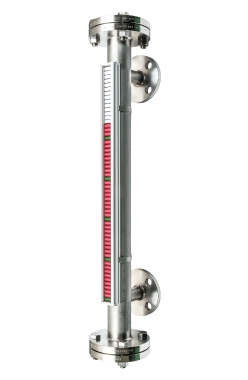

マグネット式液面計 MC-50
ゲージ内のフロートの磁力により、
タンクの水位・液位を明確に表示する液面計


・ゲージ内(コラム内)の液面に専用フロートを挿入して、
 マグネットによりローターを回転させ液面位置を明確に表示します。
・SUS304製で耐食性に優れ、長さも自由設計できます。
・遠隔監視等で4-20mAの信号出力をしたい場合は、
 こちら(FXL/FXD レベルゲージタイプ)をご参照下さい。

■様々なバリエーションに対応します(材質変更も可能です)
■中型タンクから大型タンクにも対応します。


耐酸、耐薬液に対応するテフロンタイプや樹脂タイプもご用意しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 表示面の色分けで見やすく汚れにくい構造
マグネット式液面計は本体内部のフロートが上昇して、外部にある指示器のローターを磁力により回転させ液相部は赤色、気相部は白色になります。ローターは上から下へ180度回転し、上昇と共に順次ローターの色が白色から赤色へと変化します。ローターピッチは10mm間隔で100mmごとに緑色に変わり、高さの目安になります。半回転位置が見易いので、5mm間隔の分解能で液面が確認できます。



2. ゲージの破損・液漏れのない安全設計

3. 可視範囲が長く取れ、重量も非常に軽い液面計

4. 優れた耐圧・耐熱・耐蝕・耐震・耐候性


⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液
接触・非接触
 接触
測定方法
 フロート式
防爆
 無し(非防爆)  / 耐圧防爆
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 原料レベル制御  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)
センサ部
材質SUS304 ※変更可能
許容温度-50~+100℃ ※高温タイプもあります
許容圧力-0.1~5.0MPa
測定範囲0~5500mm
接続部
寸法50A(φ60.5)
材質SUS304
フロート
外径寸法φ47
材質SUS316L
測定可能液比重0.6以上
