レベル計(連続タイプ)

​フロート式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
連続タイプ

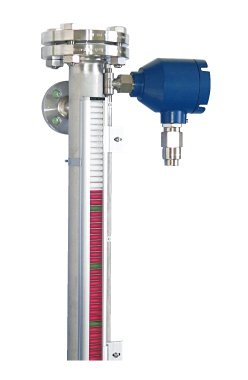

FXL/FXD レベルゲージタイプ
タンクの外側から非接触で、
レベルゲージ内の液面を計測します


・ゲージ内の液面に専用フロートを挿入して外側から計測します。
・従来品の接点タイプとは異なり、連続信号の出力が可能です。
・本体はSUS304製で耐食性に優れ、長さも自由設計できます。

■簡単な初期設定(ワンタッチ押しボタン)で使用可能です。


非防爆タイプと防爆タイプによって下記の2つのタイプを用意しています。
・FXL ⇒ 非防爆タイプ
・FXD ⇒ 耐圧防爆タイプ

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長


1. ゲージの破損・液漏れのない安全設計

2. 表示面の色分けで見やすく汚れにくい構造

3. 可視範囲が長く取れ、重量も非常に軽い液面計

4. 優れた耐圧・耐熱・耐蝕・耐震・耐候性

5. 消防法による危険物タンクに最適な耐圧防爆型を用意





⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液
接触・非接触
 接触
測定方法
 フロート式
防爆
 無し(非防爆)  / 耐圧防爆
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 原料レベル制御  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)
アンプ部
型式FXLレベルゲージタイプFXDレベルゲージタイプ
電源AC/DC20~250VAC/DC20~250V
消費電力1.5VA以下1.5VA以下
動作周囲温度-10℃~+60℃-10℃~+60℃
出力DC4~20mA(最大負荷500Ω)DC4~20mA(最大負荷500Ω)
保護等級IP55(防滴)IP65
配線口G1/2専用ケーブルグランド
防爆規格非防爆耐圧防爆 ExdⅡBT4
オプションRS-485RS-485
センサ部
型式FXLレベルゲージタイプFXDレベルゲージタイプ
材質SUS304SUS304
許容圧力-0.1~5.0MPa-0.1~5.0MPa
測定範囲0~5500mm0~3990mm
接続部
型式FXLレベルゲージタイプFXDレベルゲージタイプ
寸法50A(φ60.5)50A(φ60.5)
材質SUS304SUS304
端子箱
型式FXLレベルゲージタイプFXDレベルゲージタイプ
フロート
型式FXLレベルゲージタイプFXDレベルゲージタイプ
材質SUS316LSUS316L
測定可能液比重0.6以上0.6以上
動画
※動画で<レベルゲージ液面計の動作原理>を解説しています
