連続タイプ

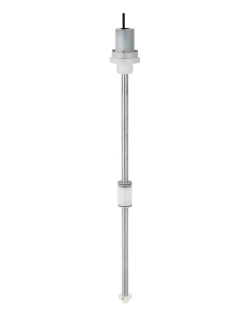

FPC シリーズ
耐薬品、耐腐蝕に対応した小型タンク用
低コストを実現したフロート式液面計


・腐蝕性の液体にも対応する小型フロート式液面計です。
・液面の連続レベルを低コストで計測できます。
・被測定物の電気的な物性変化にも対応します。

■電圧出力型はCE規格に対応しています。
■温度センサ内蔵仕様もご用意しています。


耐薬品、耐腐蝕に優れ、耐熱100℃を実現しました。シンプル設計の廉価版フロート式液面計です。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 連続タイプとしては超小型の機構とフロートを採用
比重の軽いPPを使用した超小型フロートとG1Bネジを採用しています。小型タンクに最適です。

2. 過酷なタンク条件に耐える安心設計
防水ハウジング(保護等級IP65)、耐熱100℃など様々な使用条件に対応します。

3. ダイレクトに液面を出力
一体型の小型アンプで、安価で配線も容易です。ダイレクトに液面レベルを出力します。

4. CEマーキング(電圧出力型)
CE規格に適合している信頼性の高い製品です。オプションでRoHSにも対応します。

5. 温度センサ内蔵仕様もご用意しています
温度センサ内蔵仕様では「液面レベル」と「温度」の両方を計測することが可能です。下記の動画をご参照ください。


⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 廃液
接触・非接触
 接触
測定方法
 フロート式
防爆
 無し(非防爆)
タンクの大きさ
 小型(小型容器サイズ)
取付位置
 垂直(上から)
詳細測定環境
 原料レベル制御  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
アンプ部
型式FPC-12N1(電圧出力タイプ)FPC-14N1(電流出力タイプ)
電源DC 24V±10%DC 11~27V
消費電力0.24W以下0.24W以下
動作周囲温度0℃~+60℃0℃~+60℃
出力3線式 DC0~10V(min2kΩ)2線式 DC4~20mA( 回路電圧10V)
測定精度±8mm±8mm
応答速度(ディレイ)0.5秒以内0.5秒以内
重量約350g約350g
その他CE対応
接続部
寸法G1B G1B
材質PPPP
フロート
外径寸法Φ29×H52Φ29×H52
材質PPPP
測定可能液比重0.75以上0.75以上
ステム
外径寸法Φ15mmΦ15mm
材質PFA(内部SUS316L)PFA(内部SUS316L)
L寸法(max)最大 470mm ※使用環境により短くなる事があります。実際の最大寸法は、弊社営業担当までお問い合わせ下さい。最大 470mm ※使用環境により短くなる事があります。実際の最大寸法は、弊社営業担当までお問い合わせ下さい。
フロートその他
許容温度-10℃~+100℃-10℃~+100℃
検出ピッチ最大 8mm最大 8mm
不感帯比重1.0の場合、ステム先端41+-3mmとリート線側16mm比重1.0の場合、ステム先端41+-3mmとリート線側16mm
許容圧力大気圧大気圧
保護等級IP65IP65
オプションRoHS指令、防水コネクタ、温度センサー内蔵仕様、高温仕様(アンプ部100℃)RoHS指令、防水コネクタ、温度センサー内蔵仕様、高温仕様(アンプ部100℃)
動画
(1)動画で<フロート式レベル計の動作原理>を解説しています



(2)温度センサ内蔵仕様は「液面レベル」と「温度」の2種類の計測が可能です
