連続タイプ
YU-45 シリーズ
2チャンネル計測可能な
多機能(中距離)超音波式レベル計


・1台で2CH(チャンネル)計測可能な非接触レベル計です。
・測定レンジ0.3~12mの中距離用非接触レベル計です。
・現場調整が簡単で、外部ノイズや干渉などにも対応しています。

■大型ディスプレイを採用し、現場での調整・作業が楽になりました。
 レベル表示だけでなく、様々な調整機能で現場設定が簡単です。
■液面の連続出力とあわせて、4点の接点出力が可能です。


センサ部を選択することによって、測定レンジや材質を変更できます。
・M88/M99:中距離タイプ 測定レンジ0.3~12m
・(生産終了) M21:長距離タイプ 測定レンジ0.6~20m

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. センサ・アンプを分離し、2チャンネル計測可能なマルチアンプを採用
マルチアンプの採用により、コストパフォーマンスに優れています。
※1cH使用時には2系統分の出力(警報8点・電流出力2系統)を使用可能です。
※2cH使用時にはより低コストでのレベル計測が可能です。

2. 現場調整が簡単
表示部には大型液晶ディスプレイを採用しています。レベル表示のみならずエコー波形やトレンドグラフも表示し、現場調整作業が一段と楽になりました。

3. 計測における豊富な機能を搭載
超音波受信信号を相関処理することで、外部ノイズや音波の干渉を防止します。
エコー波形やトレンド画面を標準装備しており、様々な処理設定機能により悪条件下での計測にも高い安定性を実現しました。

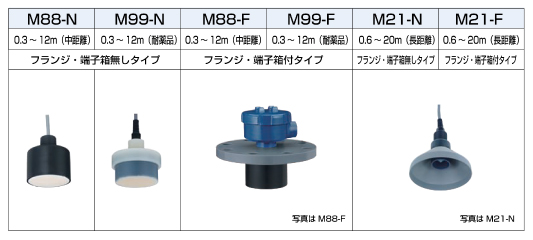

ラインナップ


※M21-N/M21-Fセンサは生産終了致しました。


⇒ 本製品のお問い合わせは、こちら
⇒ 仕様確認シート(お見積もり用フォーム)は、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量検出(レベルスイッチ)  / 残量計測(レベルメータ・レベル計)
測定物
 液体  / 粘性液体  / 粉粒体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 導電性の液体の多点検出 (一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など)  / 油(非防爆) 作業油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)
接触・非接触
 非接触
測定方法
 超音波式
防爆
 無し(非防爆)
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 多点の液面制御  / 液体でタンク深さが長い場合  / 中型・大型タンクの粉粒体の計測  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / ため池・河川の水位検知  / 地下ピット  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
アンプ部
電源AC100~240V
消費電力10VA
動作周囲温度-20℃~+70℃
出力電流 DC4~20mA×2系統 (負荷抵抗600Ω) リレー 4点×2系統 接点容量AC250V、DC30V 5A (1CHのみ使用時は電力出力2系統、リレー8接点使用可能)
測定精度0.25%F.S.または±3cm
分解能1mm
測定周期約2秒
ケース材質アルミ(AC4A-F) 塗装色:シルバー 窓:アクリル
保護等級IP55相当
重量約3,500g
オプションM21センサ使用時測定範囲(0.6~20m)
センサ部
型式M88M99(生産終了)M21
材質ポリプロピレン シリコン エポキシPVDFセンサ面:エポキシ系、ケース:PVC他
許容温度-20℃~+70℃-20℃~+70℃-20℃~+60℃
許容圧力大気圧大気圧大気圧
保護等級IP66相当IP66相当IP53相当
測定範囲0.3~12m0.3~12m0.6~20m
重量約500g約860g約290g
超音波周波数40kHz40kHz21kHz
ビーム角12°22°14°
オプションフランジ接続フランジ接続フランジ接続
接続部
型式M88M99
寸法R1G1G1
オプション端子箱・フランジ付端子箱・フランジ付
端子箱
型式M88/M99
材質アルミ(AC4A-F) 塗装色:シルバー 窓:アクリル
保護等級IP55相当
動画
※動画で<超音波式レベル計の動作原理>を解説しています
