レベル計(連続タイプ)

圧力式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
連続タイプ

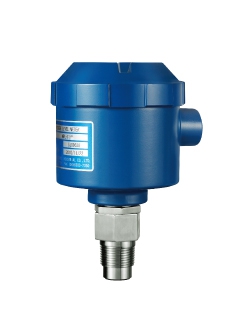

MPL シリーズ
広い測定範囲と高精度を実現した
圧力式連続レベル計


・タンク下部に設置し、液体の圧力を計測する液体用連続レベル計です。
・アンプ一体型のコンパクト設計で設置工事が容易です。

■下記の場合に最適です。
 例)比重の変動が無い液体、タンク上部に取り付けができない場合
■ワンタッチ押しボタンによる簡単なゼロ・スパン調整が可能です。


ディレイ設定機能、異常通知機能を搭載しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様
特徴

特長

1. 受圧部は2重ダイアフラム構造
接液部は耐食性に優れたSUS316Lを標準採用し、高い耐久性と耐食性を実現しました。

2. 広い測定範囲と高精度
標準仕様で30kPa(水位3m)、リニアリティ精度±0.5%と、従来品に比べ高精度を実現しました。

3. 簡単な調整機能
押しボタンにより、初期調整やスパン調整が簡単です。
ディレイ設定機能により、応答速度が調整できます。

4. フリー電源を採用
AC/DC20~250Vのフリー電源を採用しているため世界各国で使用できます。


⇒ 本製品のお問い合わせは、こちら
⇒ 本製品の貸出機をご希望の場合は、こちら

用途
 残量計測(レベルメータ・レベル計)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 導電性の液体の多点検出 (一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など)  / 油(非防爆) 作業油  / 廃液
接触・非接触
 接触
測定方法
 圧力式
防爆
 無し(非防爆)
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 水平(横から)
詳細測定環境
 波立ちのある液体  / 液体でタンク深さが長い場合  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)
アンプ部
電源AC/DC 20~250V
消費電力2.0VA
動作周囲温度-20℃~+60℃
出力DC4~20mA(最大負荷500Ω)
測定精度リニアリティ ±0.5% F.S. (水位換算±15㎜) ヒステリシス ±0.25% F.S. (水位換算±7.5㎜) ※水位換算とは比重は1の液体を意味します。
測定範囲3m/10m/200m(水位換算)
応答速度(ディレイ)約0.03~30秒(可変)
ケース材質ADC12
保護等級IP68
配線口G1/2
重量約1000g(ネジ込仕様)
専用ケーブル長エアチューブ入りケーブル 5芯(外径:φ10.3、チューブ外径:φ4.0) 3m/5m/10mから選択
温度特性スパン±1.88% F.S. (±57㎜)オフセット±1.75% F.S. (±52.5㎜)
オプションRS-485通信 耐熱仕様
接続部
寸法R3/4 (各種ネジ込、フランジも製作可能)
材質SUS316L
動画
(1)動画で<圧力式レベル計の動作原理>を解説しています



(2)動画で実演しています
