レベル計(連続タイプ)

圧力式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
連続タイプ
PL シリーズ
高い耐久性と耐蝕性を実現した

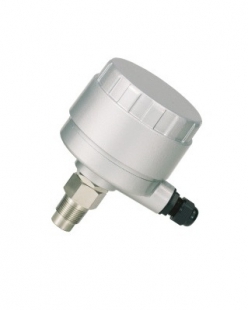

圧力式連続レベル計


タンク下部側面の液体の圧力を計測する事により、液面の連続レベルを出力します。


センサ部・変換ユニット共に小型で設置工事が容易です。また、センサ部と変換ユニット間は、二線式で500mまで離せることが可能です。

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 受圧部は2重ダイアフラム構造
接液部は耐食性に優れたSUS316Lを標準採用し、高い耐久性と耐食性を実現しました。

2. センサ部・変換ユニット共に小型で設置工事が容易です

3. 比重の変動を除き、液の性質の変化等の影響を受けません

4. センサ部と変換ユニット間は、二線式で500mまで離せることが可能です


⇒ 本製品のお問い合わせは、こちら
用途
 残量計測(レベルメータ・レベル計)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 導電性の液体の多点検出 (一般の浄水、汚水、蒸留水、塩水、酸性薬液、アルカリ薬液など)  / 油(非防爆) 作業油  / 廃液  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)
接触・非接触
 接触
測定方法
 圧力式
防爆
 無し(非防爆)
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 水平(横から)
詳細測定環境
 波立ちのある液体  / 液体でタンク深さが長い場合  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)
アンプ部
電源AC100/200V ±10% 50/60Hz
出力DC4-20mA 負荷抵抗450Ω以下 DC0-10V 負荷抵抗5kΩ以下
測定精度±0.5% F.S.
温度特性ZERO ±0.1% F.S. 1℃        SPAN ±0.1% F.S. 1℃
センサ部
許容温度10℃~40℃
許容圧力連続許容圧力196kpa (2kgf/cm2)、瞬間許容圧力294kpa (3kgf/cm2)
保護等級IP65
測定範囲水柱0.25m以上 ※測定範囲はご指示ください。
