ガイドレーダ式
連続タイプ
GRLM シリーズ
様々な測定に最適なガイドレーダ式レベル計
本質安全防爆にも対応しています
・高温・高圧・水蒸気・ガスなどの影響を受けずにレベル計測します。
・液の性状変化にも対応します。
・可動部がなく、メンテナンスフリーです。
・配線が容易な2線式です。
■本質安全防爆(国内防爆・ATEX)にも対応しています。
■ティーチング機能など初期設定が簡単に行えます。
■CEマーク取得製品です。
センサ部について下記から選ぶことが出来ます。

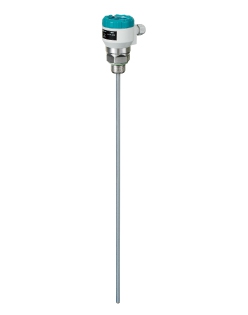

・GRLM-70-10:SUS棒状電極 ・GRLM-70-30:SUSワイヤー電極
・GRLM-70-11:被覆棒状電極 ・GRLM-70-32:被覆ワイヤー電極
防爆の場合は、バリア(IRU-420)と接続して使用します。
・GRLM-70-10:SUS棒状電極 ・GRLM-70-30:SUSワイヤー電極
・GRLM-70-11:被覆棒状電極 ・GRLM-70-32:被覆ワイヤー電極
防爆の場合は、バリア(IRU-420)と接続して使用します。
- 製品の特長
- 用途・実績
- 標準仕様
特長
1. 環境変化に無影響高温・高圧・水蒸気・ガス、液の性状変化などの環境変化の影響を受けません。
2. 貯蔵タンクや大型サイロまで対応
最大12mまで測定可能です。(12m以上は要相談)
高温仕様品も用意しています。
3. 高機能
感度設定やティーチングモード、表示単位の設定が可能です。障害物などから起因する不良反射を識別します。
4. 本質安全防爆対応機種を用意
国内防爆(TIIS)に対応。(標準:ExiaⅡBT5Ga/Gb、高温型:ExiaⅡBT3Ga/Gb)
欧州における防爆指令(ATEX指令)にも対応します。(ExⅡ1/2GExiaⅡBT5Ga/Gb)
CEも取得しています。
ラインナップ
防爆の場合は「本体」と下記の「バリア(IRU-420)」を接続して使用します。用途 |
---|
残量計測(レベルメータ・レベル計) |
測定物 |
液体 / 粘性液体 / 粉粒体 |
詳細測定物 |
水道水、蒸留水 / アルコール / 純水、超純水 / 腐食性液体 / 薬液(酸・アルカリ) / 洗浄液 / 油(非防爆) 作業油 / 油(防爆) 燃料タンク、灯油 / 廃液 / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜) / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど) / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など) / 高温環境下の粉粒体(焼却灰、樹脂類など) |
接触・非接触 |
接触 |
測定方法 |
ガイドレーダ式 |
防爆 |
無し(非防爆) / 本質安全防爆 |
タンクの大きさ |
中型(ドラム缶サイズ) / 大型(貯水・貯蔵タンクサイズ) |
取付位置 |
垂直(上から) |
詳細測定環境 |
高温・高圧 / 波立ちのある液体 / 液体の流れがある場合 / 液体でタンク深さが長い場合 / 中型・大型タンクの粉粒体の計測 / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御 / 原料レベル制御 / ため池・河川の水位検知 / 地下ピット / ボイラー・高温・高圧タンク / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能) / 温度、圧力などの厳しい環境や保守・点検が困難な場所 / 上下水道の水位監視 |
アンプ部
型式 | GRLM-70-10 | GRLM-70-11 | GRLM-70-30(33) | GRLM-70-32 |
---|---|---|---|---|
電源 | 非防爆:DC18~36V 防爆:DC18~30V | 非防爆:DC18~36V 防爆:DC18~30V | 非防爆:DC18~36V 防爆:DC18~30V | 非防爆:DC18~36V 防爆:DC18~30V |
動作周囲温度 | -30℃~+70℃ | -30℃~+70℃ | -30℃~+70℃ | -30℃~+70℃ |
出力 | DC4~20mA | DC4~20mA | DC4~20mA | DC4~20mA |
測定精度 | ±1%以内もしくは±10mm以内の大きい方 | ±1%以内もしくは±10mm以内の大きい方 | ±1%以内もしくは±10mm以内の大きい方 | ±1%以内もしくは±10mm以内の大きい方 |
分解能 | 1mm | 1mm | 1mm | 1mm |
測定範囲 | 500mm~2000mm(2000mm以上は要相談) | 500mm~2000mm | 1m~12m(12m以上は要相談) | 1m~12m |
保護等級 | IP67 | IP67 | IP67 | IP67 |
配線口 | ケーブルグランド(取り外し不可、ケーブル径φ6~8mm(0.5~0.75sq)のツイストペアケーブルを推奨します。) | ケーブルグランド(取り外し不可、ケーブル径φ6~8mm(0.5~0.75sq)のツイストペアケーブルを推奨します。) | ケーブルグランド(取り外し不可、ケーブル径φ6~8mm(0.5~0.75sq)のツイストペアケーブルを推奨します。) | ケーブルグランド(取り外し不可、ケーブル径φ6~8mm(0.5~0.75sq)のツイストペアケーブルを推奨します。) |
重量 | 500g(電極部を除く) | 500g(電極部を除く) | 500g(電極部を除く) | 500g(電極部を除く) |
防爆規格 | ExiaⅡBT5Ga/Gb(Xiタイプ) | ExiaⅡBT5Ga/Gb(Xiタイプ) | ExiaⅡBT5Ga/Gb(Xiタイプ) | ExiaⅡBT5Ga/Gb(Xiタイプ) |
センサ部
型式 | GRLM-70-10 | GRLM-70-11 | GRLM-70-30(33) | GRLM-70-32 |
---|---|---|---|---|
材質 | SUS304 | 外被PFA (内部SUS316L) | ワイヤ:SUS304 重錘:SUS304 アンカー:SUS304 | ワイヤ:外被FEP(内部SUS316) 重錘:PTFE |
許容温度 | 非防爆:-20℃~+85℃、防爆:-25℃~+85℃、(高温型:~+200℃) | -40℃~+85℃(高温型:~+200℃) | 非防爆:-20℃~+85℃、防爆:-25℃~+85℃、(高温型:~+200℃) | -40℃~+85℃(高温型:~+200℃) |
許容圧力 | 10MPa (高温型:1MPa) | 2MPa (高温型:0.2MPa) | 10MPa (高温型:3MPa) | 0.5MPa (高温型:0.1MPa) |
最長寸法 | 2000mm | 2000mm | 12m | 12m |
L寸法 | 500mm~2000mm | 500mm~2000mm | 1m~12m(12m以上は要相談) | 1m~12m |
オプション | SUS316Lに変更可能です。 |
接続部
型式 | GRLM-70-10 | GRLM-70-11 | GRLM-70-30(33) | GRLM-70-32 |
---|---|---|---|---|
寸法 | G1 | G1 | G1 | G1 |
材質 | SUS316L | SUS316L | SUS316L | SUS316L |
オプション | 各種フランジ変更可能です。 | 各種フランジ変更可能です。 | 各種フランジ変更可能です。 | 各種フランジ変更可能です。 |
動画
(1)動画で<ガイドレーダ式レベル計の動作原理>を解説しています
(2)液体・粉粒体の連続計測が可能です
(2)液体・粉粒体の連続計測が可能です
