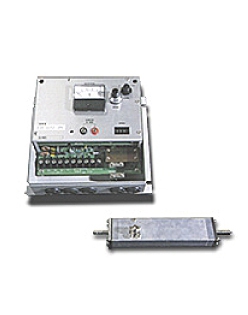

FM-701 シリーズ
従来困難であった粉粒体の流量を計測
機械的可動部が無く長寿命です


・静電容量の原理により、対向する2枚の金属板に粉粒体を通過(落下)させることによって、粉粒体の流量を計測します。
・機械的可動部が有りませんので長期に渡り安定して計測できます。

■粉体、粒体の流量の連続計測に最適


静電容量回路にはブリッジ入力前段階で容量をスイッチングするチョッパー方式を採用しています。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 長寿命
対向する2枚の金属板の間に粉粒体を通過させるだけのシンプルな構造であり、機械的可動部が無い為、長期間に渡り安定しています。

2. 画期的チョッパー方式採用
静電容量測定回路には、ブリッヂ入力前段階で容量をスイッチングする画期的なチョッパー方式を採用し、温度誤差を極めて小さくしています。

3. 低コスト
施工が容易である事も含め、他方式のものと較べ低価格です。

4. 流量積算値及び瞬時値を直読
瞬間流量をアナログメーターで、連続的な積算値及び所定の間隔毎の積算値をデジタルメーターで直読できます。

5. 操作性及び制度の向上
マイコン制御により操作性及び精度の向上を実現しています。

動作原理

対抗した2枚の金属平板は、電気エネルギーを蓄積する性質を持ち、これを静電容量といいます。更に粉体などのあらゆる絶縁物、半導体は金属平板の間に入ると、この静電容量を増加させる能力を持ち、これを誘電率といいますが、これは粉・粒体の種類が決まれば安定した値です。
従って2枚の金属板からなる電極の間に、粉・粒体を自然落下させ、この電極の静電容量を常時測定すると、刻々と変化する流量に正比例する出力が得られることになります。
FM701は当社の高感度・高精度の静電容量測定器を変換器として採用し、流量換算-積算器を付加して、機械的可動部のない流量測定システムとしたものです。


















⇒ 本製品のお問い合わせは、こちら
用途
 粉粒体の流れ(フロー)検出
測定物
 粉粒体
詳細測定物
 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)
接触・非接触
 非接触
測定方法
 静電容量式
防爆
 無し(非防爆)
アンプ部
型式変換機
電源AC100/200V
動作周囲温度-5℃~+70℃
出力DC4~20mA (負荷抵抗450Ω以下) DC0~10V (負荷抵抗5KΩ以上) (オプション用)
測定精度直線性誤差0.1%以下
測定周期(チョッパー同期)33.3mS(60Hz) 40mS(50Hz)
測定範囲フルスケール0.1PF~100PF
温度特性使用温度範囲において 零点誤差±0.005PF以下 感度誤差±0.5%×指示値以下
