製品紹介 -product-

レベル計(連続タイプ)

マイクロ波・レーダー式

  • 液体
  • 粘液
  • 粉粒
  • 塊体
  • 界面
連続タイプ

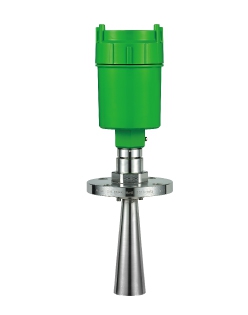

MWLM-PR26シリーズ
軽量・コンパクトな2線式電波レベル計
HART通信により遠隔調整が可能です


・高温、高圧などの厳しい環境に対応する非接触レベル計です。
・2線式伝送ハート方式の採用により、簡単取付、配線が容易です。
・液体から粉体まで様々な測定物に対応する機種を用意しています。

■調整は4つのパラメータを設定するだけの簡単調整です。


液体計測用・粉体計測用によって、下記から選択できます。
液体計測用 測定距離:10m MWLM-PR26C1G(コーンアンテナ)
      測定距離:10m MWLM-PR26H1G(ホーンアンテナ)
粉体計測用 測定距離:35m MWLM-PR26H3□(ホーンアンテナ)
      測定距離:70m MWLM-PR26H7□(ホーンアンテナ)
      ※接続:G1 1/2ネジ、固定フランジ、自在フランジ

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 過酷な環境下で安定計測
高温・高圧・水蒸気・ガスなどの厳しい環境でも安定したレベル計測をします。

2. 2線式
2線式のため、新たに電源ラインを敷設する必要が無く、既設のDCラインにそのまま接続可能です。

3. HART通信を標準装備
DC4~20mAの電流信号と同時に、HART信号が標準で出力しますので、コンピュータへの直接取り込みや遠隔調整も可能です。

4. 簡単調整・簡単保守
LCD調整ユニットで4つのパラメータを設定するだけで簡単に調整・保守ができます。

標準仕様




⇒ 本製品のお問い合わせは、こちら
用途
 残量計測(レベルメータ・レベル計)
測定物
 液体  / 粘性液体  / 粉粒体  / 塊体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 高温環境下の粉粒体(焼却灰、樹脂類など)  / 塊体(岩、石、砂利など)
接触・非接触
 非接触
測定方法
 レーダ式
防爆
 無し(非防爆)  / 本質安全防爆
タンクの大きさ
 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 高温・高圧  / 液体でタンク深さが長い場合  / 中型・大型タンクの粉粒体の計測  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / ため池・河川の水位検知  / 地下ピット  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
アンプ部
型式MWLM-PR26C1GMWLM-PR26H1GMWLM-PR26H3G/F/SMWLM-PR26H7G/F/S
測定方式液体計測用液体計測用粉体計測用粉体計測用
電源DC 20~32VDC 20~32VDC 20~32VDC 20~32V
消費電力約800mW約800mW約800mW約800mW
動作周囲温度-40~+80℃-40~+80℃-40~+80℃-40~+80℃
出力DC 4~20mA HART通信DC 4~20mA HART通信DC 4~20mA HART通信DC 4~20mA HART通信
測定精度2m以内:±30mm、2m以降:測定レンジ±0.04%または20mmの大きい方2m以内:±30mm、2m以降:測定レンジ±0.04%または20mmの大きい方2m以内:±30mm、2m以降:測定レンジ±0.04%または20mmの大きい方2m以内:±30mm、2m以降:測定レンジ±0.04%または20mmの大きい方
分解能1mm1mm1mm1mm
測定周期1回/83ms1回/83ms1回/83ms1回/83ms
測定周波数約26GHz約26GHz約26GHz約26GHz
測定範囲10.0m10.0m35.0m70.0m
ケース材質ADCADCADCADC
保護等級IP66IP66IP66IP66
配線口1-G1/21-G1/21-G1/21-G1/2
重量約1.9kg約1.6kg約2.3~5.6kg約2.7~6.5kg
ビーム角約24°約24°約14°約8°
温度特性0.06%/10K0.06%/10K0.06%/10K0.06%/10K
センサ部
型式MWLM-PR26C1GMWLM-PR26H1GMWLM-PR26H3G/F/SMWLM-PR26H7G/F/S
材質PTFESUS304SUS316LSUS316L
許容温度-40~+150℃-40~+150℃-40~+150℃-40~+150℃
許容圧力500kPa1MPaG:1MPa, F:490kPa, S:500kPaG:1MPa, F:490kPa, S:500kPa
測定範囲10.0m10.0m35.0m70.0m
接続部
型式MWLM-PR26C1GMWLM-PR26H1GMWLM-PR26H3G/F/SMWLM-PR26H7G/F/S
寸法G2ネジG1ネジG:G1 1/2ネジ、F:固定フランジ(JIS5K65A相当)、S:自在フランジ(JIS10K100A相当)G:G1 1/2ネジ、F:固定フランジ(JIS5K65A相当)、S:自在フランジ(JIS10K100A相当)
