LRG-10シリーズ

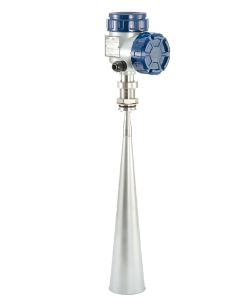

小型・軽量化を実現した２線式電波レベル計
微弱電波により公共の場所で使用可能です

・厳しい環境に対応する非接触式のレベル計です。
・高温・高圧・水蒸気・ガスなどの厳しい環境に対応します。

■微弱電波使用により、公共の場所での使用も問題ありません。

測定レンジによって下記のアンテナが選べます。
・コーンアンテナ
　2B（50A）：0～7m、4B（100A）：0～15m
・プロセスシールアンテナ
　2B（50A）：0～7m、4B（100A）：0～10m

製品の特長
用途・実績
標準仕様

特長

1.　微弱電波
微弱電波使用により、公共空間(河川、海、市街地等)での使用にも問題はなく、使用する場所の制約がありません。

2.　２線式
2線式のため、新たに電源ラインを敷設する必要が無く、既設のDCラインにそのまま接続可能です。

3.　HART出力を標準装備
DC4～20mAの電流信号と同時に、HART信号が標準で出力しますので、コンピュータへの直接取り込みも可能です。

⇒ 本製品のお問い合わせは、こちら

用途
残量計測(レベルメータ・レベル計)
測定物
液体　／　粘性液体
詳細測定物
水道水、蒸留水　／　アルコール　／　純水、超純水　／　腐食性液体　／　薬液（酸・アルカリ）　／　洗浄液　／　油（非防爆）　作業油　／　油（防爆）　燃料タンク、灯油　／　廃液　／　粘性液体・スラリー・スラッジ（塗料、接着剤、蜂蜜）　／　導電性が強く付着が多い物質　（汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど）　／　粉粒体（樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など）　／　比重の軽い粉粒体（トナー、シリカ、フィルム、粉ミルクなど）
接触・非接触
非接触
測定方法
レーダ式
防爆
無し（非防爆）
タンクの大きさ
中型（ドラム缶サイズ）　／　大型（貯水・貯蔵タンクサイズ）
取付位置
垂直（上から）
詳細測定環境
液体でタンク深さが長い場合　／　ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御　／　原料レベル制御　／　ため池・河川の水位検知　／　地下ピット　／　幅広い液体（液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能）　／　上下水道の水位監視

アンプ部

型式	コーンアンテナ	プロセスシールアンテナ
電源	DC 10.5～36V （2線式）	DC 10.5～36V （2線式）
動作周囲温度	-20℃～+60℃	-20℃～+60℃
出力	4～20mA DC （Hartマルチドロップモード時）	4～20mA DC （Hartマルチドロップモード時）
測定精度	±3mm （0.5m以上）	±3mm （0.5m以上）
分解能	アナログ出力：0.4µA　デジタル出力：1mm	アナログ出力：0.4µA　デジタル出力：1mm
測定周期	1秒	1秒
測定周波数	26GHz	26GHz
ケース材質	アルミダイカスト	アルミダイカスト
保護等級	IP66	IP66
温度特性	±0.05F％FS/10K(16mA)及び±0.5％FS以下	±0.05F％FS/10K(16mA)及び±0.5％FS以下

センサ部

型式	コーンアンテナ	プロセスシールアンテナ
材質	SUS316L	PTFE
シール部材質	フッ素ゴム、シリコーンゴム、カルレッツ	シリコーンゴム
許容温度	-10℃～+100℃(Oリングによる)	-40℃～+100℃(Oリングによる)
許容圧力	0.1～1.5MPa	0.1～1.5MPa
測定範囲	7ｍ(2B)、15m(4B)	7ｍ(2B)、10m(3B)、10m(4B)
重量	約1kg(2B)、約1.4kg(4B)	約1.2kg(2B)、約2.0kg(3B)、約2.5kg(4B)
ビーム角	18°(2B)、8°(4B)	18°(2B)、12°(3B)、8°(4B)
