連続タイプ

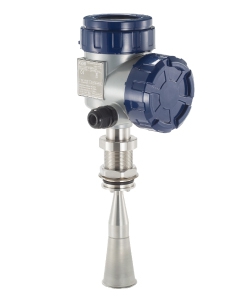

KRG-10シリーズ
小型・軽量化を実現した2線式電波レベル計
本質安全防爆、耐圧防爆にも対応


・厳しい環境に対応する非接触式のレベル計です。
・高温・高圧・水蒸気・ガスなどの厳しい環境に対応します。

■本質安全防爆、耐圧防爆にも対応しています。


測定レンジによって下記のアンテナが選べます。
・コーンアンテナ
 2B(50A):0~10m、4B(100A):0~30m
・プロセスシールアンテナ
 2B(50A):0~10m、4B(100A):0~20m
・ロッドアンテナ
 1B(25A):0~5m

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 2線式
2線式のため、新たに電源ラインを敷設する必要が無く、既設のDCラインにそのまま接続可能です。

2. HART出力を標準装備
DC4~20mAの電流信号と同時に、HART信号が標準で出力しますので、コンピュータへの直接取り込みも可能です。

3. 防爆構造
本質安全防爆(ExiaⅡCT4)、耐圧防爆(ExdiaⅡCT4)に対応します。


⇒ 本製品のお問い合わせは、こちら
用途
 残量計測(レベルメータ・レベル計)
測定物
 液体  / 粘性液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 腐食性液体  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油  / 油(防爆) 燃料タンク、灯油  / 廃液  / 粘性液体・スラリー・スラッジ(塗料、接着剤、蜂蜜)  / 導電性が強く付着が多い物質 (汚泥、し尿、海水、醤油、苛性ソーダ、カーボン、味噌、シャンプーなど)  / 粉粒体(樹脂パウダー、樹脂ペレット、セメント、鋳物砂、小麦粉、酸化鉄粉など)  / 比重の軽い粉粒体(トナー、シリカ、フィルム、粉ミルクなど)
接触・非接触
 非接触
測定方法
 レーダ式
防爆
 無し(非防爆)  / 本質安全防爆  / 耐圧防爆
タンクの大きさ
 中型(ドラム缶サイズ)  / 大型(貯水・貯蔵タンクサイズ)
取付位置
 垂直(上から)
詳細測定環境
 液体でタンク深さが長い場合  / ビル・マンション等の高架水槽への給水制御及び排水槽の排水制御  / 原料レベル制御  / ため池・河川の水位検知  / 地下ピット  / 幅広い液体(液体の種類が変化したり、液体の電気的な物性が変化したりしても計測可能)  / 上下水道の水位監視
アンプ部
型式非防爆本質安全防爆耐圧防爆
電源DC 10.5~36V (2線式)DC 12~30V (2線式))DC 18~36V (2線式)
動作周囲温度-40~70℃-20~60℃-20~60℃
出力アナログ出力:DC4~20mA 、デジタル出力:HART (Rev.7)アナログ出力:DC4~20mA 、デジタル出力:HART (Rev.7)アナログ出力:DC4~20mA 、デジタル出力:HART (Rev.7)
測定精度±2mm (0.5m以上、ロッドアンテナ、ヘルール接続用プロセスシールアンテナ±3mm)±2mm (0.5m以上、ロッドアンテナ、ヘルール接続用プロセスシールアンテナ±3mm)±2mm (0.5m以上、ロッドアンテナ、ヘルール接続用プロセスシールアンテナ±3mm)
分解能1mm1mm1mm
測定周期1秒1秒1秒
測定周波数26GHz 26GHz 26GHz
ケース材質アルミダイカストアルミダイカストアルミダイカスト
保護等級IP66IP66IP66
防爆規格ExiaⅡCT4ExdiaⅡCT4
センサ部
型式コーンアンテナプロセスシールアンテナロッドアンテナヘルール接続用プロセスシールアンテナ
材質SUS316LPTFEPFAPTFE
シール部材質フッ素ゴム、シリコーンゴム、カルレッツフッ素ゴム、シリコーンゴムシリコーンゴムフッ素ゴム、エチレンプロピレンゴム
許容温度 -40℃~+150℃(Oリングにより異なる) -40℃~+200℃(Oリングにより異なる) -40℃~+150℃ -40℃~+150℃(Oリングにより異なる)
許容圧力0.1~1.5MPa0.1~1.5MPa0.1~1.5MPa0.1~1.5MPa
測定範囲10m(2B)、30m(4B)10m(2B)、25m(3B)、30m(4B)5m10m
重量約1kg(2B)、約1.4kg(4B)約1.2kg(2B)、約2.0kg(3B)、約2.5kg(4B)約1kg約1.2kg
ビーム角18°(2B)、8°(4B)18°(2B)、12°(3B)、8°(4B)25°18°
