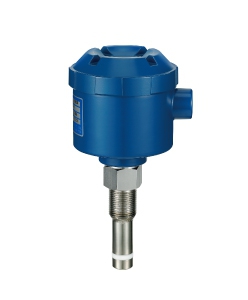

YOL シリーズ
配管内の送液の途切れや別の液体の混入を検知する
液種判別センサー・漏油検知センサー


・配管内に2種類の液体が流れる場合に使用します。
・どちらの液体(A液かB液か)が流れているかを判別します。
・何も流れていない場合や液体の途切れ検出も可能です。

■油水判別スイッチ(水が混入した場合や油が途切れた場合を検知)
■防油堤などの漏油検知センサーとしても使用できます。
■その他、誘電率の異なる液体(洗浄液と水など)の判別も可能です。


液体の「誘電率」の差を計測する事により、液体の判別や空の状態を検出します。また、漏油検知センサーや界面レベル計としても使用可能です。

 外形図(PDFファイルを開く)

本製品について問い合わせ

カタログダウンロード

  • 製品の特長
  • 用途・実績
  • 標準仕様

特長

1. 高温、高圧などの過酷な条件にも対応
高温、高圧、低温、真空などの困難な使用環境にも対応します。

2. AC/DCのフリー電源、シーケンサ出力も可能
AC/DC20~250Vの幅広いフリー電源採用しています。接点出力は勿論、様々な無接点出力などにも対応します。

3. ディレイ機能や故障時のフェイルセーフにも対応
ディレイ機能も搭載し、故障時の為にフェイルセーフ機能も標準搭載しています。

4. 本質安全防爆対応品もご用意しています
本質安全防爆対応品(国際規格整合のExiaⅡBT5Ga)もご用意しています。

アプリケーション

配管内に流れる液体が複数ある場合に、どちらの液体が流れているかを判別するセンサです。
液体の誘電率の差を利用して3つの状態を判別します。下記の<動画>もご参照下さい。




⇒ 本製品のお問い合わせは、こちら
用途
 液体の流れ(フロー)検出  / 油中の水分計測(油中水分計測)
測定物
 液体
詳細測定物
 水道水、蒸留水  / アルコール  / 純水、超純水  / 薬液(酸・アルカリ)  / 洗浄液  / 油(非防爆) 作業油
接触・非接触
 接触
測定方法
 静電容量式
防爆
 無し(非防爆)  / 本質安全防爆
詳細測定環境
 高温・高圧  / 配管取付  / 液体の流れがある場合  / 食品プロセスでのCIP工程上液体の判定検出  / 温度、圧力などの厳しい環境や保守・点検が困難な場所
アンプ部
電源AC/DC 20~250V
消費電力1.5VA以下
動作周囲温度-10℃~+60℃
出力リレー接点 AC250V DC30V 3A
最高検出感度油没 10mm 以上
応答速度(ディレイ)0~10秒可変
ケース材質ADC12
保護等級IP68
配線口G1/2
オプションOFFディレイ(0~4秒可変)、フェイルセーフH、無接点出力(SSR出力、NPN・PNP形式にも対応)
センサ部
材質SUS304 (材質変更可能)
絶縁物材質ポリアセタール
許容温度-10℃~+80℃ (180℃)※ご要望に応じて高温タイプも製作可能
許容圧力2MPa
オプション結露対策、電極部バフ仕上(#400相当)
接続部
寸法R3/4 および各種フランジ (変更可能)
材質SUS304 (材質変更可能)
オプション材質・サイズ変更
動画
※動画で<液種判別センサの動作原理>を解説しています
